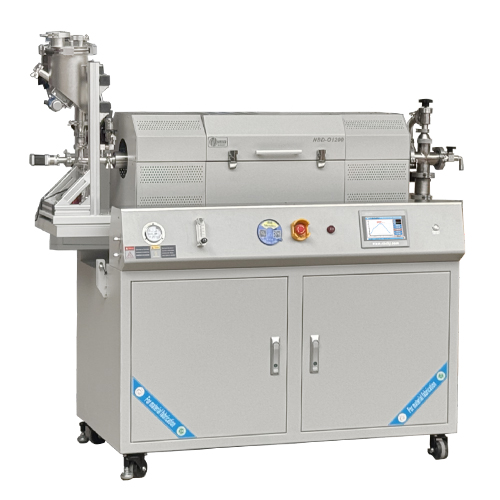

1200℃旋转摆振CVD包覆加热炉

发布时间: 2025-07-22 18:20:51    浏览次数:170

1200℃旋转摆振自动进出料CVD(化学气相沉积)包覆加热炉是一种高度集成的先进设备,专门设计用于在严格控制的条件下进行高质量材料表面涂层。该设备不仅具备高温处理能力,还结合了旋转、摆振和自动进出料功能,确保涂层均匀且高效,适用于新材料开发、半导体制造、光学器件制备等多个领域。

产品详情
应用领域

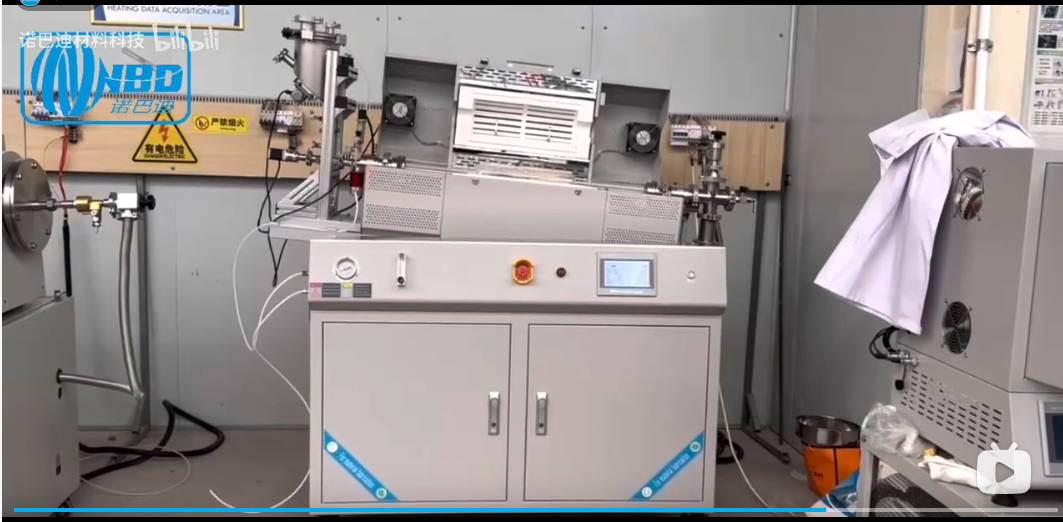

产品视频
留言咨询

主要特点

1. 温度控制

高温稳定性:能够稳定维持在1200℃的高温环境,适用于多种材料的CVD过程。

PID智能控温系统:提供高精度的温度控制,通常温度波动范围在±1℃以内,支持多段程序升温曲线设置,适应复杂的工艺需求。

2. 旋转与摆振功能

旋转运动:样品台或反应室可以围绕中心轴旋转,确保气体分布均匀,促进涂层厚度的一致性。

摆振振动:除了旋转外,还配备了摆振装置,使样品在三维空间内轻微振动,进一步提高涂层的均匀性和致密性。

3. 自动进出料系统

自动化操作:配备自动进出料系统,实现物料的连续进料和出料,减少人工干预,提高生产效率。

安全可靠:自动进出料系统采用先进的机械臂或传送带技术,确保操作的安全性和可靠性。

灵活性:可根据不同批次的样品尺寸和形状进行调整,适应多样化的实验需求。

4. 气氛控制

多种气氛选择:支持真空、惰性气体(如氮气、氩气)、还原性气体(如氢气)等多种气氛条件,满足不同材料的CVD需求。

可选配精确流量控制:通过质量流量控制器(MFC)精确调节反应气体的流量,确保化学反应的最佳条件。

5. 智能化控制系统

触摸屏界面:直观易用的操作界面,便于用户输入参数、启动测试和查看结果。

数据记录与分析:实时监控系统,方便用户追踪生产过程,并自动记录关键参数,便于后续数据分析和质量控制。

远程监控与管理:支持远程连接,可通过互联网对设备进行监控和管理,提升工作效率。

6. 安全防护措施

过温保护装置:当检测到异常高温时,系统会自动报警并切断电源,防止设备损坏。

紧急停止按钮:确保操作人员的安全。

设备名称

1200℃旋转摆振CVD包覆加热炉

规格型号

NBD-RT1200-100T2DF2LN

供电电源

AC380V 50HZ

额定功率

4.5KW

温区数量

单温双控

控温精度

±1℃

加热元件

合金电阻丝

传感器类型

K型热电偶φ2*420mm

Tmax

1200℃

长期工作温度

1100℃

升温速率

1℃/H-20℃/Min

炉膛温区尺寸

Φ150*440(220+220)mm

炉体倾斜角度

-5-20°

炉管规格

60*3*1000 中间100*3*355/380,内接3只20*3*340刮片

炉管旋转速度

1-10rpm

送料速度

1-25ml/min(粉状料)

最大送料粒径

φ0.1mm

进出料罐容积

2L

浮子流量计

0.1-0.8L/min

炉体尺寸

1763*高1683*深795mm

炉体重量

272KG

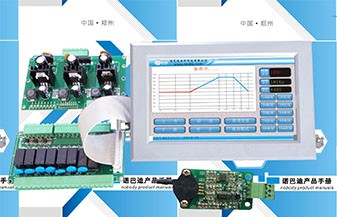

控制系统

1烧结工艺曲线设置:动态显示设置曲线,设备烧结可预存多条工艺曲线,每条工艺曲线可自由设置;

2可预约烧结,实现无人值守烧结工艺曲线烧结;

3实时显示烧结功率电压等信息并记录烧结数据,并可导出实现无纸记录;

4具有实现远程操控,实时观测设备状态;

5温度校正:主控温度和试样温度的差值,烧结全程进行非线性修正。

炉膛细节

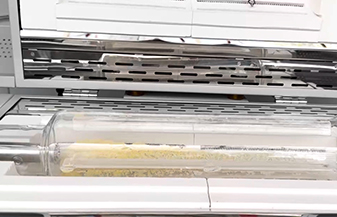

带有扬料板的变径石英管

压力测量与监控

腐蚀性气体预热器

(可选配)


通体采用316L材料,对于各种气体以及腐蚀性气体的预加热处理,满足特殊的工艺需求,最高温度达600℃。


加热元件



合金电阻丝


压力测量与监控



采用机械压力表,表外壳为气密型结构,能有效保护内部机件免受环境影响和杂物侵入,同时具有较强的耐腐蚀和耐高温的能力

供气系统


采用浮子流量计控制气体流速,与设备一体化,且出厂前已进行漏气测试工作。

服务与支持

一年有限保修,提供终身支持(保修范围内不包括易耗部件,例如处理管和O形圈,请在下面的相关产品处订购更换件)

应用领域
  • 半导体工业:用于制备高纯度硅片、氮化镓等半导体材料的表面涂层。
  • 新能源:为锂离子电池电极材料、燃料电池催化剂载体等提供高效能涂层。
  • 光学器件:制备抗反射涂层、增透膜等,提升光学元件的性能。
  • 航空航天:用于制造耐高温、耐磨蚀的航空发动机叶片、涡轮盘等关键部件。
  • 科研实验:在实验室中进行新材料开发和性能测试,探索新型涂层技术。
