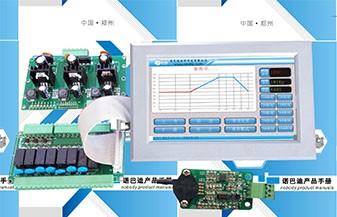

一、 高纯度材料提纯（最主要应用）

这是气相升华炉最经典和广泛的应用，用于将材料的纯度提升至6N（99.9999%）甚至7N（99.99999%）级别。

半导体材料：

硅（Si）、锗（Ge）：通过区域熔炼升华法进行深度提纯，是制备高纯单晶硅（用于集成电路、太阳能电池）前道工序的关键步骤。

化合物半导体：提纯Ga、As、P、In、Sb等元素或其化合物（如GaAs粉料），用于制备高性能的III-V族半导体材料。

光电与显示材料：

有机发光材料（OLED）：提纯小分子有机半导体材料（如Alq₃、NPB、TPD等），去除杂质以提高器件的发光效率、寿命和稳定性。

有机光伏材料：提纯用于有机太阳能电池的给体/受体材料。

荧光粉/磷光体：提纯稀土掺杂的荧光粉原料，提高发光纯度和亮度。

核工业材料：

核燃料与靶材：提纯铀、钚的化合物或用于中子源的材料（如Po、Ra化合物，需在严格防护下进行），去除中子毒物杂质，提高核性能。

特种化学品与元素：

碘（I₂）、硫（S）：提纯高纯碘用于医药、电子工业；提纯高纯硫用于科研或特殊合成。

砷（As）、硒（Se）、碲（Te）：提纯用于半导体、光伏（如CdTe）、合金添加剂。

三氧化二砷（As₂O₃）：医药或科研用高纯试剂的制备。

高纯金属：

对某些易升华的金属或其卤化物进行提纯，如汞（Hg） 的纯化（虽然形态特殊，但原理类似）。

二、 晶体与薄膜生长

利用升华物质在特定基底或冷区定向凝华的特性，生长单晶或制备薄膜。

单晶生长：

将高纯原料在热端升华，蒸汽在放置了籽晶的冷端凝华并外延生长，形成大尺寸、高质量的单晶。适用于一些难以用传统熔体法生长的材料。

物理气相沉积（PVD）：

作为一种特殊的PVD技术（有时称为升华-凝华法），将源材料在高温区升华，蒸汽在温度较低的衬底上凝华成膜。

应用：制备有机半导体薄膜（用于OLED、OTFT）、某些无机薄膜（如硫族化合物薄膜），尤其适用于热敏感或不易蒸发的材料。

粉末形态控制：

通过控制凝华条件（温度、气氛），可以得到特定形貌（如片状、针状）和粒径分布的超细、高纯粉末，用于催化剂、医药等领域。

三、 材料研究与分析

相变行为研究：研究物质在高温低压下的升华特性、相图。

杂质行为研究：观察不同杂质在升华过程中的分离行为，为提纯工艺优化提供依据。

小批量样品制备：为实验室研究提供高纯度的实验样品。

总结：

气相升华炉的应用领域高度集中在高端材料的精炼与制备：

核心是提纯：在半导体、光电显示、核工业领域，它是获取超高纯度原材料的“净化器”。

特色是生长：在有机电子、特种晶体领域，它是一种有效的单晶和薄膜生长手段。

基础是研究：为材料科学的基础研究提供关键的实验平台。

其应用价值在于能够处理那些在液相中不稳定、易分解或难以通过蒸馏、重结晶等传统方法提纯的物质，是现代高科技产业中不可或缺的“幕后英雄”设备。
