大口径(12英寸)均温扩散炉

发布时间: 2025-10-22 23:29:58    浏览次数:16

均温扩散炉是一种专为半导体、光伏、微电子等领域设计的高精度、高均匀性的卧式管式高温炉。其核心目标是为硅片、晶圆或其他基板提供一个温度极其均匀、气氛精确可控的热处理环境,以实现高质量的扩散掺杂、氧化、退火、烧结等关键工艺。"均温"是其最核心的性能指标,直接决定了工艺结果的一致性和器件性能的稳定性。


产品详情
应用领域
产品视频
留言咨询

设备核心特点

加热系统

多温区独立控温:炉体沿轴向分为612个独立加热区,每区由独立的PID控制器精确调节。

- 高稳定性发热体:采用优质电阻丝或硅碳棒,老化慢,功率输出稳定。

测温与控制

高精度热电偶:直接监测各温区温度,精度±0.1

- 先进的温度场算法:通过软件模型预测和补偿边缘效应、负载变化,动态优化各区功率分配。

气流与工艺腔室

- 优化的气流动力学设计:石英炉管内配备挡板、喷淋头或特殊结构,确保工艺气体(O, N, H₂等)均匀、层流地通过每一片晶圆。

- 大流量冲洗:快速置换气体,减少交叉污染,保证工艺重复性。

石英系统

- 高纯度合成石英:耐高温、低析出,避免金属污染。

- 精密舟/支架:确保晶圆间距一致,减少遮挡效应。


设备名称

大口径真空扩散炉

规格型号

NBD-T1200-400T5D4ZY-435

供电电源

AC380V 50HZ

额定功率

65KW

温区数量

单温五控

控温精度

±1℃

传感器类型

K型热电偶φ1*250mm

Tmax

1200℃

长期工作温度

1100℃

推荐升温速率

≤20℃/min

炉膛温区尺寸

Φ460*1625mm

炉管规格

石英管φ400*2400*5mm

质量流量控制器

S500 2000SCCM φ6.35双卡套 2米空头线 氟橡胶密封 氮气标定

S500 10SLM φ6.35双卡套 2米空头线 氟橡胶密封 氮气标定

恒压控制范围

100-90000Pa

进出气接口

进气口:φ6.35双卡套

出气口:φ12mm宝塔口

安全阀出气口:φ8mm宝塔口

抽真空口:KF40

真空泵

DRV60 KF40三相

炉体尺寸

3080(右侧托架完全打开长度3750)*高1838*深880mm

加热腔体


绝热材料:晶体纤维等

绝缘子:高纯刚玉间距依据温场调节

端口过渡环:氧化铝纤维真空成型。

温区:3段、4段、5段、6

控制系统

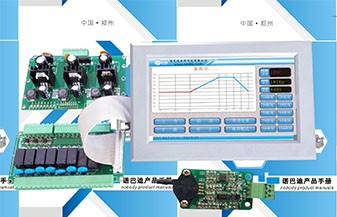

1、烧结工艺曲线设置:动态显示设置曲线,设备烧结可预存多条工艺曲线,每条工艺曲线可自由设置;

2、可预约烧结,实现无人值守烧结工艺曲线烧结;

3、实时显示烧结功率电压等信息并记录烧结数据,并可导出实现无纸记录;

4、具有实现远程操控,实时观测设备状态;

5、温度校正:主控温度和试样温度的差值,烧结全程进行非线性修正。

加热元件

采用优选加热丝:KANTHAL及HRE

真空密封系统


真空度:≤10Pa(机械泵)


供气系统

采用质子流量计控制气体流速,与设备集成为一体

温度精度

±1℃

净重

800KG

设备使用注意事项

1、装取样片必须带石棉手套,使用石英器件小心打碎;

2、选择合适的石英舟,取出清洁好的石英托板和石英拉钩;

3、安装样片插入到石英舟的槽内,用石英拉钩将石英舟推入炉管到恒温区;

4、炉管内压力不得超过0.15MPa(绝对压力),以防止压力过大引起危险

5高真空下使用时),设备使用温度不得超过1000℃

服务支持

一年有限保修,提供终身支持(保修范围内不包括易耗部件,例如处理管和O形圈,请在下面的相关产品处订购更换件)
