手套箱加高温炉等

发布时间:2020-04-12  浏览次数:3021



设备简介

手套箱是将高纯惰性气体充入箱体内,并循环过滤掉其中的活性物质的实验室设备。也称真空手套箱、惰性气体保护箱等。

主要功能在于对 O2,H2O,有机气体的清除。广泛应用于无水、无氧、无尘的超纯环境,如:锂离子电池及材料、半导体、超级电容、特种灯、激光焊接、钎焊、材料合成、OLEDMOCVD 等。也包括生物方面应用,如厌氧菌培养、细胞低氧培养等。









 配置详情

      手套箱+系列产品



设备特点:

1. 简单:人性化设计操作窗口,

2. 智能 HMI 人机界面,操作方便;

3. 安全:高密封性充分保护了人身和样品的安全;

4. 高效:一体化设计提高设备使用效率;节能:变频控制运行.

5. 可依据客户要求改装加配加热,加压等热处理设备;

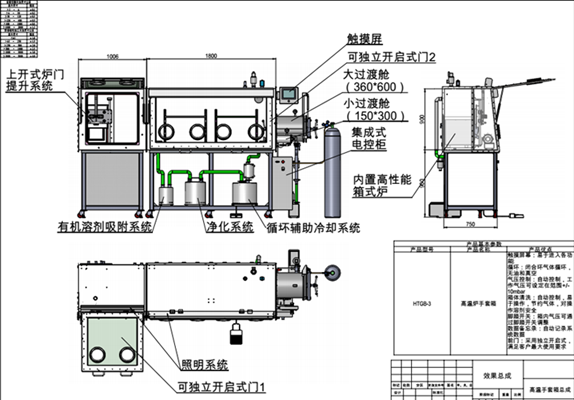

主要组成部分

1. 主箱体

2. 净化系统

3. 溶剂系统

4. 水冷

5. 大过渡舱

6. 小过渡舱

7. 控制系统



控制系统

1.  环:启、停循环净化系统;

2. 真 空 泵:启、停真空泵;

3.  明:开、关照明灯;

4. 分 析 仪:控制水氧分析仪;

5.  洗:设置清洗参数详情;

6. 默 认 值:恢复系统设定默认值;

7. 报警设置:设定水氧报警提示;

8. 设置:报警设置及箱体检漏设置,中英文切换;

9. 再生:按下再生键,控制净化柱进行再生;

10. 时间设定:预设触摸屏显示时间;

11. 记录:查询系统运行记录和水氧含量记录



过渡舱结构

1. 支撑架; 2. 支撑杆; 3. 大舱盖;4. 大舱轴;

5. 大过渡舱梁; 6. 手柄; 7. 丝杆 8. 挂钩;

9. 真空压力表;

10. 小舱门;

11. 小舱门把手

12. 三通球阀;



活性炭的更换



  ①真空表;②三通球阀;③上料口;④出料口;

具体更换流程:

1. 关闭溶剂柱上面的两个蝶阀(10.2 里面的蝶阀②和蝶阀③);

2. 检查①(真空表),是否处于常压,如果是真空状态,通过②(三通球阀)补气到常压

3. 打开③(上料口)和④(出料口);

4. 活性炭从④(出料口)流出;清理后把④用卡箍拧紧;

5. 把干净干燥的活性炭从③(上料口)倒入;装完后,将卡箍拧紧;

6. 通过②(三通球阀)的操作,给溶剂柱抽真空、补气三次。

7. 再按照5.11.2操作,使循环气体流经溶剂柱。

电气规格

AC220V   1.5KW

使用前的准备和检查



1. 预备充足的高纯工作气体(气体规格请参照表1)

2. 预备再生气体 40L 钢瓶2个(气体规格参照下表2)

3. 减压表二副(一个正常情况下使用,另一个再生使用)

用途

清洗箱体、平衡压力、工作气

气体种类

氮气、氩气或氦气

纯度

99.999%  H2O ≤5ppm;  O2 ≤5ppm 或更好

数量

满足设备工作需要

需要压力

0.4-0.6MPa

减压表量程

主表压力范围>15MPa ;副表压力范围 ≤ 1MPa

连接管

材质:塑料;外径:¢10mm;内径:¢6.5mm;

                    表1   高纯工作气体



用途

还原净化柱净化能力

气体种类

当氮气作为工作气体时,使用氮/氢混合气体(90-95% N2、5-10% H2);

当氩气作为工作气体时,使用氩/氢混合气体(90-95% Ar、5-10% H2)

当氦气作为工作气体时,使用氦/氢混合气体 (90-95% He、 5-10%H2)

纯度

99.999%  H2O ≤5ppm;  O2 ≤5ppm 或更好

数量

每个净化柱需要 3500L或接近 40L钢瓶 10MPa压力气体

需要压力

约 0.01-0.03MPa

减压表量程

主表压力范围>10MPa ;副表压力范围 < 0.5MPa

连接管

材质:塑料;外径:¢10mm;内径:¢6.5mm;

                     表2 再生气体



操作注意事项

1. 未经培训人员不得擅自使用手套箱;

2. 禁止使用能毒化再生催化剂的物品,如:巯基化合物等;

3. 未经许可,不得使用会损坏树脂玻璃的挥发性溶剂,如丙酮等;

4. 在使用挥发性溶剂前需联系负责人卸下水探头;

5. 在使用挥发性溶剂时需打开活性炭循环系统;

6. 使用手套箱时,不能有长指甲,不能佩戴尖锐物品(如:手表、首饰等);
