固态电池压力绝缘模具套装

发布时间:2020-04-12  浏览次数:4645

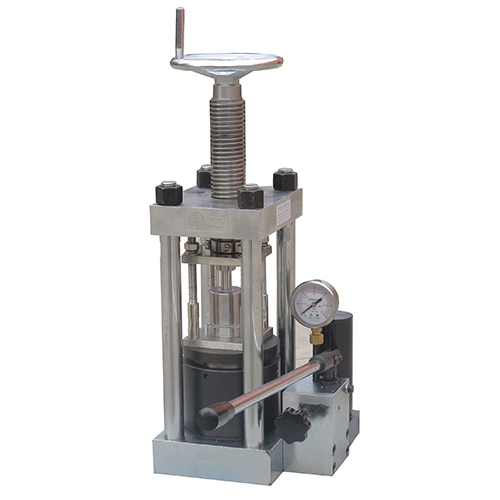

   该固态电池测试模具应用于固态电池的特性测试,可在手套箱内利用转移夹具将绝缘模具固定,放到压片机中压到适合压力,扭紧固定模具上面的螺丝,进行泄压,最后再将转移夹具和绝缘模具一起取出、测试。


名称

示意图

长*高*深(mm)

  有效空间尺寸 (mm)

固态电池压力夹具套装

四柱大夹具




100*100*160mm高 在30吨压片机上使用

有效空间直径60*130

三柱大圆夹具





直径100*155mm(高)在30吨压片机上使用

有效空间直径60*130

三柱小圆夹具

直径90*120mm(高)在30吨以下压片机上使用

有效空间直径50*100


三柱三层夹具(配套压力传感器)

径90*148mm(高)

配套绝缘模具 10mm

总高度80mm

矮模具(定做)适配直径90*120mm(高)夹具



配套绝缘模具 12mm

总高度80mm

矮模具((定做)适配直径90*120mm(高)夹具




总高度120mm高模具



配套绝缘模具 12mm

总高度120mm高模具 (库存)



配套绝缘模具 16mm

总高度120mm高模具(库存)



固态电池

可拆卸式电池测量装置




常用测试尺寸:16mm,20mm
