高温高压管式炉

发布时间: 2020-09-30 23:49:37    浏览次数:4839

设备简介:

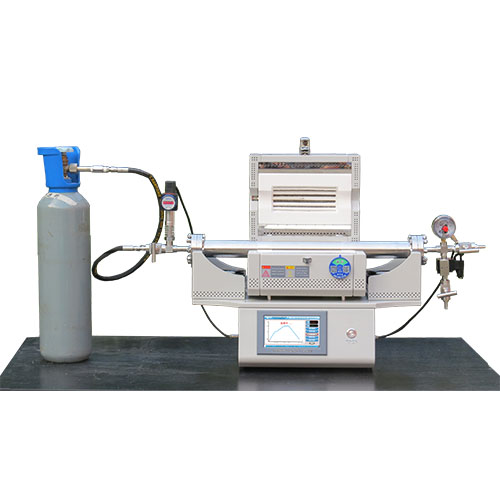

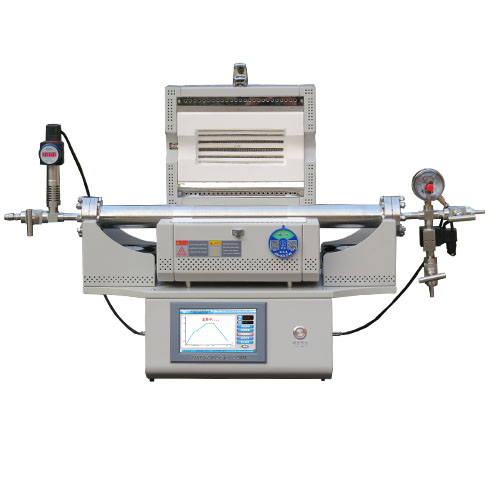

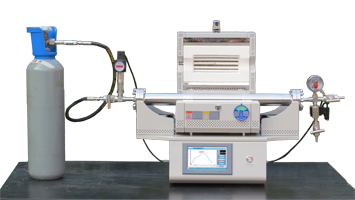

NBD-HP1200迷你高温高压管式炉,法兰上安装有高压电磁阀,压力传感器和模拟量安全保护。多打三层安全防护,让您高枕无忧。当腔体内高于设定值时,电磁泄气阀会自动打开排气,使管内气压达到设定值,此款可在高压气氛气体环境下对样品进行热处理,TMAX温度可达1150℃。适用于超导及介电材料方面的探索研究。

产品详情
产品视频
留言咨询


设备特点:

1、3层安全防护让您工作过程高枕无忧;

2、高环形加热器,温场均匀;

3、模块化结构,耐用且维护方便;
4、 稳压设置,安全可靠;
5、一键操作简单方便,预存15条工作曲线,随心所欲;
6、实时烧结温度及功率监控,安全节电。

产品型号

NBD-HP1200-2350TIY-D

电气规格

AC220V 1.5KW

温度允许压力

温度随气压而定,具体请参考下表:

炉温

腔体最大压力

600°C

≤ 24MPa

≤ 800°C

≤ 20MPa

≤ 900°C

≤ 12MPa

≤ 1000°C

≤ 6MPa

≤ 1100°C

≤ 4MPa

高温高压管属于耗材,当你发现它发生形变时,请及时更换。

腔体规格

1.尺寸:样品 恒温区Φ23mm *120mm(更多规格,提出需求,为您选择)

2.1/4NPS内螺纹接口安装在炉管进气口,配套高压供气管

注意:高温高压反应管属于耗材,不在质保范围内。

炉体结构

1.可开启双层结构,利于需要快速降温的客户,壳体表面温度小于60℃

2.内炉膛表面涂纳米高温氧化铝涂层可以提高设备的加热效率,

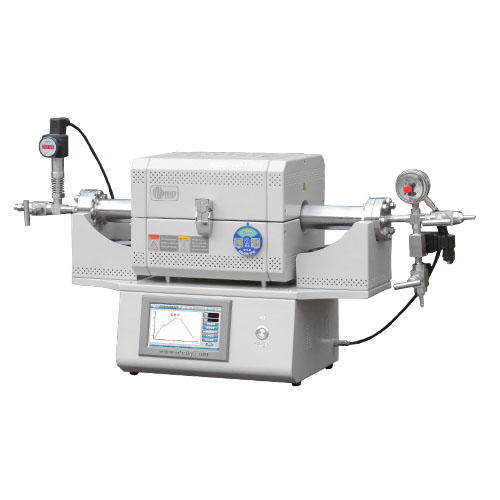

3.炉体设计为开启式,以方便装载物料及更换炉管;

可通入气体和坩埚

1.氧化、保护气氛和惰性性气体,如N2、Ar和He。

2.为了避免样品污染,建议使用金箔或镍箔将样品包住后放入氧化铝或石英舟中,再放入炉管中进行烧结,切勿将样品直接放在没有坩埚的高温高压管内。

控制系统

1.可预存15条温度曲线,每条曲线可设置30段“温度-时间”轴,避免了不同的实验工艺重复设置带来的麻烦;

2.NBD-101E嵌入式操作系统中英文互换图形界面,7寸真彩触屏输入,智能式人机对话模式,实时加热功率显示,非线性式样温度修正;

3.具有超温超压报警、断偶保护、漏电保护差压泄压等功能。

4.一层保护:当超过客户设定的压力值,自动开启电磁阀泄压;

二层保护:当排气管路阻塞或电磁阀损坏而导致压力超过泄压值还在上升,到达该温度点系统自动设置的极限压力,设备停止加热

三层保护:当数字传感器污染出现压力不准确,或程序控制系统失灵导致压力还在持续上升,到达安全模拟信号压力继电器设定的上限压力值,直接关闭电源。

温度精度

+/- 1℃

设备尺寸及重量

800 x 450 x 350mm   45KG

加热元件

掺钼铁铬铝合金

压力检测和控制

1. 高压腔体安装有压力传感器,并与控制系统相连接,实时显示

2.高压泄压电磁阀安法兰上,当炉管内的气压高于所设定的压力值时,电磁阀将自动打开泄气,腔体压力维持在设定压力范围内。电磁阀所能承受的最大自动泄压压力为气压为15Mpa,当高于15MPa使用时,不可使用电磁阀泄压,应关闭串联针法,采用手动的方式泄压。

法兰的密封

1. CF法兰结构图如下(采用紫铜密封圈)

2.1/4NPS内螺纹接口安装在炉管法兰上,并在法兰两端各安装一个高压阀门,右端阀门配有压力表。

3.法兰采用无氧铜密封圈密封;

4.可选购扭矩扳手,以避免过度紧固法兰

设备使用注意事项

本公司的高温高压炉管都是采用高温合金钢制作,TMAX耐温1150℃,延展性好。当误操作使得腔体内的气压超过最大可承受值时(超过合金管的长期强度),合金管会发生蠕变,在薄弱处先鼓包,再出现裂缝将气体放出。无高压脆裂危险!

服务支持

1年质保,提供终身支持(保修范围内不包括易耗部件,例如炉管和密封圈等)
