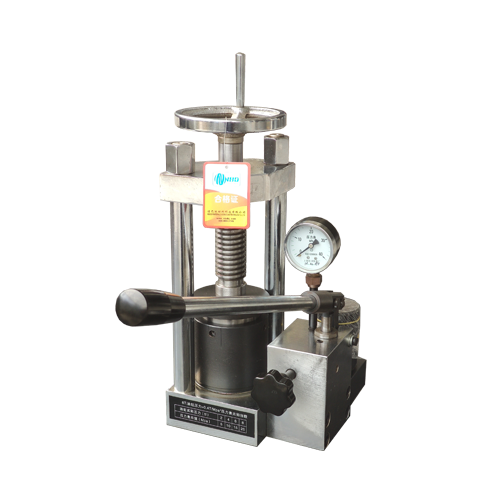

8T手动压片机

发布时间:2021-04-15  浏览次数:707



设备简介:

 SYPJ-8T采用二根立柱支撑,空间大支撑性好,适合红外模具以及更大面积模具配套。

SYP系列粉末压片机体积更小,重量更轻,工作空间更大,压力稳定性更可靠。并且本仪器主体活塞与机械压力两部分采用独立架构,使日后的设备清洁调试过程更加便捷,更好的方便了客户进行仪器维护。


配置详情



1.压力稳定:采用特殊油路设计;

2.使用方便:表压力值,就是活塞压力值,直观减少换算;

3.操作简单,加装进排气系统,可不必拧松进油螺钉,简化操作使用方便;

4.低噪音,零部件精密加工;

5.集成组合,结构紧凑,重量轻;

产品型号

SYPJ-8T

压力范围

0~8T  (表头20MPa达到8吨压力)

活塞直径

70mm(平台直径90mm

活塞行程

0-20mm

工作空间

Φ95*120mm

外形尺寸

长190mm 高420mm 深220mm (不含手柄)

压力稳定性

≤0.5MPa/5min

油路原理



工作时,放油阀7关闭。摆动手动压把11,油液从油池8中经单向阀15吸入,通过出油阀16压出进入大活塞6中,这样不断续存能量,而形成高压油,并在压力表10中显示出来,当开启放油阀7,即可卸荷。



净重

19KG

油缸压力换算

油缸压力=0.4T/Mpa*压力表兆帕指数

油缸实际压力(tf)

2

4

6

8

压力表示值(Mpa)

5

10

15

20



模具使用注意事项



   1.使用压片机压片时,必须遵守模具最大工作压力限制,超过工作限制压力会导致模具损坏。不同直径的模具最大工作压力不同(最大工作压力标注在模具盒标签上)。

   2.模具使用完毕后,应对模具进行清洁、干燥,并在模具内部及模片上涂抹润滑黄油或机油进行保护以防止表面氧化腐蚀,再置于干燥密闭环境下进行保存。


压片机使用注意事项


1.以排除系统中的空气。(如长期不用,建议拧紧泄压阀以防止空气进入)

   2.大活塞的行程不能超过20mm,超出后将影响大活塞的自动复位。

   3.最高压力严禁超过20Mpa,否则容易损坏仪器。

   4.加压时如已感觉压把有力,但压力表无指示,应立即卸压检查压力表是否有故障。

   5.应保持系统中液压油的清洁,标号为:N46-N68(相当于旧标30#-40#)

   6.压制脆性易崩物品或膨胀粉末材料时要注意安全防护。

   7.泄压后,活塞自动回位,回位后活塞是探出缸体状态。应避免用户误认为活塞应进入缸体而人为去压导致仪器受损。


服务支持

一年保修,提供终身支持(保修范围内不包括易耗部件)
