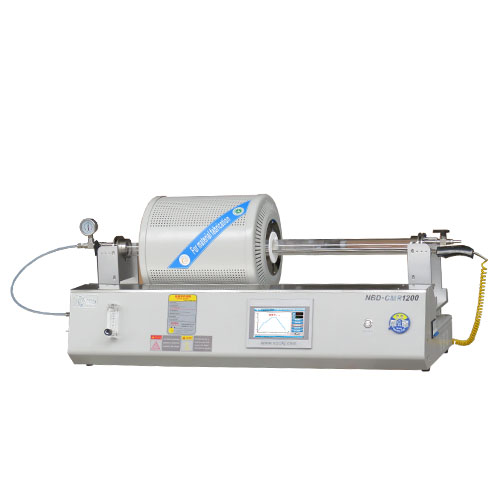

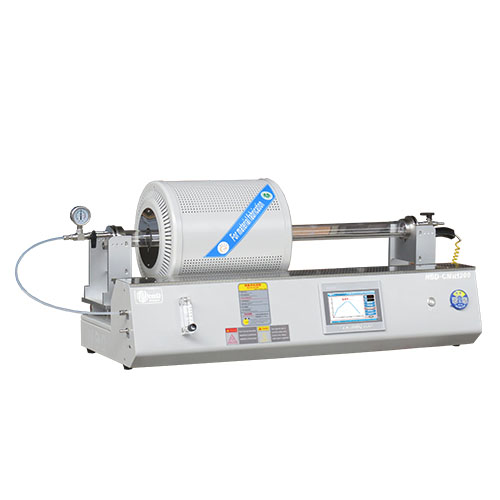

滑轨移动式快速退火炉

发布时间:2021-08-10  浏览次数:685



设备简介:

设备采用短波红外辐射加热器,可快速升温,升温速率300℃/sec腔体现自动左右移动实现快速降温。在烧结完毕后炉膛移开样品放置区,从而实现样品的快速降温,300℃~1200℃可达200~500℃/min降温速率。















配置详情

1. 高纯度Al2O3纤维耐火保温材料,节能降耗

2. 短波红外加热,升温迅速无污染

3. 环形加热,温场均匀,智能端口,测温控温同步进行

4. 到达预置温度点,炉膛自动移走,实现快速降温,

5. 智能人机界面,快速上手无忧操作

6. 根据设置可自动实现a.任意位置加热;b.左端加热;c 右端加热;

产品型号

NBD-CHR1200-60TI

NBD-CHR1200-80TI

NBD-CHR1200-100TI

炉管尺寸

Φ60*1000mm

Φ80*1000mm

Φ100*1000mm

加热区长度

200mm (恒温区150mm)

电气规格

3相  AC380V  15KW

可达温度

1150 ℃ (<1小时)

连续温度

1100 ℃ (连续)

可达加热速率

≤  300 ℃/sec

温度精度

+/- 1 ℃

温场分布

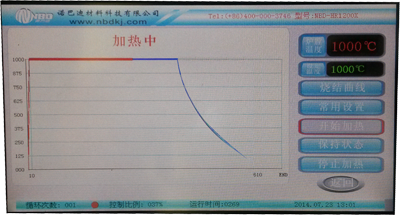

如图所示:此为该设备温区曲线图

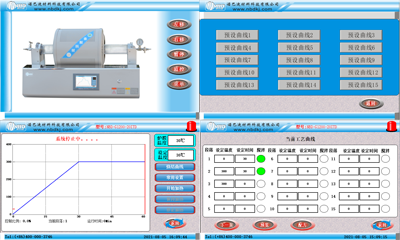

控制系统



1.可预存15组控温温度曲线,避免不同的实验工艺重复设置带来的麻烦;

2.实验过程更加直观,操作更加便捷;

3.NBD-101E嵌入式操作系统中英文互换图形界面,7寸真彩触屏输入,智能式人机对话模式,非线性式样温度修正;

4.具有超温报警、断偶提示、漏电保护等功能。

加热元件

系统采用采用1.1~1.5um 的短波红外加热器,功率强效率高,不直接接触物体表面,不需要通过任何介质,通过释放电磁射线传导高能量,达到快速加热的目的

密封系统





选配:真空度:≤10Pa(机械泵)≤3.5*10-3Pa(f分子泵机组)

压力测量与监控



采用带有减震油的机械压力表,可以防止压力表指针损坏。

供气系统

采用浮子流量计控制,与设备一体化,方便控制,出厂前已进行漏气测试工作。

设备使用注意事项

1. 设备炉膛温度≥300℃时,禁止打开炉膛,避免受到伤害;

2. 设备使用时,炉管内压力不得超过0.125MPa(绝对压力),以防止压力过大造成设备损坏;

3. 真空下使用时,设备使用温度不得超过800℃。

4. 供气钢瓶内部气压较高,向炉管内通入气体时,气瓶上必须安装减压阀,建议在选购试验用小压力减压阀,减压阀量程为0.01MPa-0.15MPa,使用时会更加精确安全。

5.当炉体温度高于1000℃时,炉管内不可处于真空状态,炉管内的气压需和大气压 相当,保持在常压状态;

6.高纯石英管的长时间使用温度≦1100℃

7.加热的实验时,不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热,则需时刻关注压力表的示数,绝对压力表读数大于0.15MPa,必须立刻打开排气端阀门,以防意外发生(如炉 管破裂,法兰飞出等)
