无氧热浸镀(淬火)系统

发布时间:2021-12-23  浏览次数:703



设备简介


  该设备主要应用于样品在真空、无氧或气氛下的烧结、浸镀以及热处理等试验。

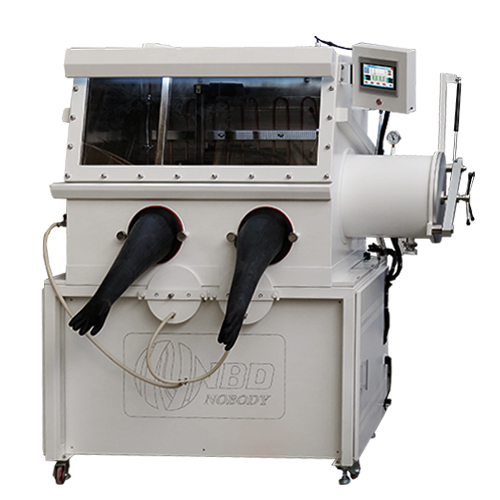

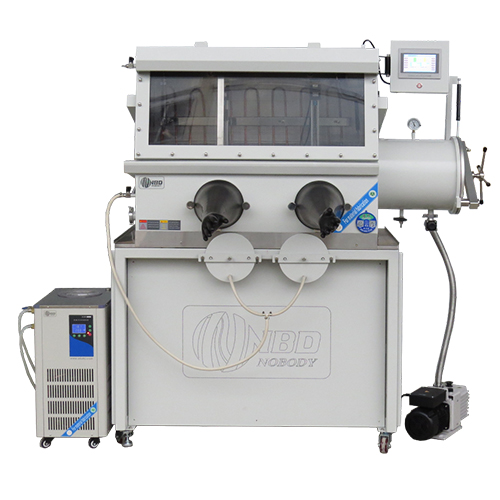

该系统主要由基于真空手套箱的系统主体以及配套使用的水冷循环机和真空泵组成。

真空手套箱和井式高温炉有效集成为一体,内部设置的XY轴双滑台模组,通过预设指令实现物料的横向及纵向运动,样品定位采用的是带反馈的步进电机控制滑台的动作,定位更加精准。











      点击此处观看设备视频



配置详情




其他特点:

1、可以选装UR机械手臂,实现样品的自动化搬运烧结处理;

2、移动操作可以通过触摸屏或者脚踏板两种方式进行控制,控制界面为基于大尺寸触摸屏的人机交互系统。

3、真空密封舱整体采用不锈钢制作,内表面拉丝处理,,底部设置有2个加热炉体, ,用于隔绝炉外气体。

4、右侧连接有小过渡舱,内外密封门可以在保证气密性的同时,便捷的进出物料。

5、密封舱后部及顶部配置水冷铜管,可以有效防止壳体温度过高;

6、真空密封舱的两侧设置有进出气管路,可以轻松实现气氛下物料的烧结和热处理;

控制系统

1.可预存15条温度曲线,避免不同的实验工艺重复设置带来的麻烦;

2.实验过程更加直观,操作更加便捷;

3.NBD-101E嵌入式操作系统中英文互换图形界面,7寸真彩触屏输入,智能式人机对话模式,非线性式样温度修正;

4.电动提拉装置;

5.具有超温报警、断偶提示、漏电保护等功能。

加热炉

2套加热炉(分为左右两个腔室、可分别加热或同时加热)

炉膛尺寸

Φ150*200mm

压力测量与监控

采用带有减震油的机械压力表,可以防止压力表指针损坏(可选配数字真空计)

真空系统

真空度:≤5Pa(机械泵)

测量范围

室温—1100℃

升温速率

30/min,  建议升温速率≤ 10/min,

冷却系统

不锈钢炉塞(310S)

试样测量环境

空气环境;静态,动态气氛环境;或真空环境(≦1000℃)

操作流程


先抽真空,通气氛进行气体置换,然后将样品从过渡仓内送至手套箱腔体内,样品固定在电动提升电机上,送入坩埚内进行处理,通过XY轴双滑台模组将样品自动送入另一坩埚进行浸镀或淬火等试验。

设备使用注意事项

1.供气钢瓶内部气压较高,向手套箱内通入气体时,气瓶上必须安装减压阀,建议在选购试验用小压力减压阀,减压阀量程为0.01MPa-0.15MPa,使用时会更加精确安全;

2.310S不锈钢罐子的长时间使用温度≦1100℃;

3.抽取真空时,应将手套法兰盖板与真空仓密封好,然后打开法兰管路上的阀门,再开始抽取真空,否则直接抽取真空时手套会被抽破;

4.加热实验时,需时刻关注压力表的示数,若绝对压力表读数大于0.15MPa,必须立刻打开排气端阀门,以防意外发生。

标配

1. 单工位手套箱一台;

2. 真空系统1套;

3. 电动升降系统2套;

4. 水冷系统1套

5. 说明书一份.

服务支持

1年保修,提供终身服务(保修范围内不包括易耗部件)

净重

400KG
