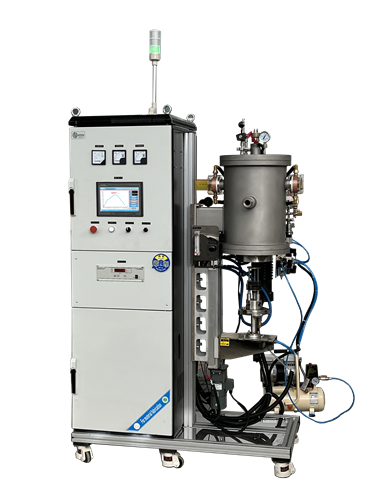

高真空钨丝烧结炉(2200℃)

发布时间:2022-03-10  浏览次数:5868



设备简介:

  本高真空气氛钨丝炉是用高纯钨丝作为发热元件的立式真空电阻炉,主要供金属化合物、陶瓷、无机化合物等在真空或保护气氛中烧结或退火之用。也可用于金属材料的热处理。

  本电炉为周期作业式、底部进出料结构。

















配置详情

设备特点:

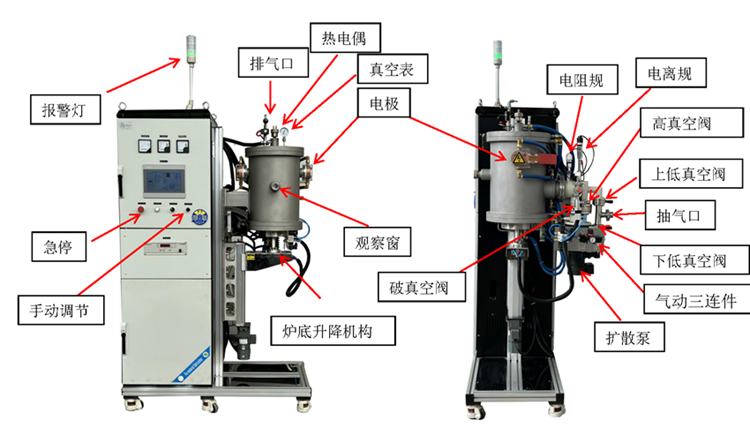

 1、单室立式结构,主要由炉体、炉盖、炉底及升降机构、发热元件、真空系统、温场、供气系统、水冷系统、电控系统等组成;

 2、炉身采用双层水冷结构,上下法兰组焊成筒形结构,内壁为304不锈钢精细抛光以保证高真空度,外壁为 304 喷砂处理,中间通水冷却。不锈钢法兰平面开设密封槽,采用“O”型氟橡胶圈真空密封,为防止温度过高使“O”型圈老化, 在法兰处均设有水冷装置。在炉体的侧面设有一个监测热偶,观察窗,进气口及两个电极接口和一个真空抽气口与真空机组连接,监测热电偶用来监测侧面金属隔热屏的温度,防止隔热屏外部的温度过高,引起事故。
 3、炉盖同样采用双层水冷结构,且上下大炉盖及中心小炉盖均为双层水冷平盖结构,内壁为 304 不锈钢精细抛光,以保证高真空度,外壁同样为304不锈钢与法兰组焊接而成,中间通水冷却。大炉底与中心小炉底采用快卸式锁紧结构,方便小炉盖的开启和关闭,大炉盖与炉体之间采用螺栓锁紧结构,并且采用“O”型颌橡胶密封以保证高真空度,炉盖上设有钨铼热电偶测温口,安全阀装置,排气口等。
 4、炉底及升降机构:炉底采用与炉盖同样的结构,且在中心小炉底上设有承料台,采用下部进出料方式,升降系统由直线导轨装置组成。
 5、真空获得及测量系统:
真空获得系统由一台 K-100 扩散泵加冷阱、一台 TRP-36 直联机械泵、真空管路、放气阀, 手动蝶阀,真空压力表等组成。

产品型号

NBD-B2200-80TIGF

电气规格

AC380V  25KW

可达温度

2200℃(<1小时)

有效反应腔尺寸

Φ80*80mm

工作区尺寸

Φ100*210mm

主控工作温度

2200℃(精度±0.5℃)

加热元件

钨笼环形加热整体密闭

主控炉膛材料

金属多层隔热屏、由钨片、高温钼片、双层不锈钢(304)等组成

密封及水冷方式


水冷不锈钢密封法兰设水冷装置(防止因温度过高0圈老化),开设抽气孔与真空机组相连,观察孔屏蔽、电极引出装置孔、炉体吊挂装置

测温元件

钨铼热电偶

充气管道

由管道、电磁阀及玻璃转子流量计7L/min组成


炉体


采用双层水夹层结构,内壁为不锈钢 304 抛光,外壁优质不锈钢抛光处理与上下法兰组焊成筒型结构,法兰平面开设密封槽采用0圈真空密封,


炉底小炉盖


采用不锈钢圆板内壁,设钨杆、料盘、定位柱、隔热屏定位柱,开设密封槽、汽缸进出启闭进出料


隔热屏及屏盖


采用全金属多层隔热屏、由钨片、高温钼片、不锈钢(304)等组成,屏盖及小屏盖采用相同的材料结构,承料平台采用厚 8mm 的钨板及钨支柱组成

真空泵类型

扩散泵 +直联旋片式NBD-4C真空泵

极限真空度

6.67×10-3Pa

压升率

≤4Pa/h


抬升结构



双层滑轨结构,C7大力距滚珠丝杠,SPY铝托硬光轴直线导轨,57CM23 闭环步进电机,平稳高速高精度运行平稳,大扭矩谐波减速进给速度可调,物料下推进运动模式

制冷机组系统

R2210-30℃,在控温范围内任意设定,密闭循环


操控模式


NBD-101EP嵌入式操作系统中英文互换图形界面,10寸真彩触屏输入,智能式人机对话模式;主控控温温度和试样温度的差值,系统全程进行非线性修正


烧结工艺设置


可预存15组工艺曲线,工艺曲线包括温度,烧结结束,报警提示,并生成实验报告导出


实现功能


可适用于真空或气氛或状态小烧结各类从产品;可预约烧结,实现无人值守烧结工艺曲线烧结;实时显示烧结功率电压等信息并记录烧结数据,并可导出实现无纸记录

远程及安全控制

具有实现远程操控,实时观测设备状态;超温报警,过流保护,断偶提示

控制系统



1. NBD-101EP嵌入式操作系统中英文互换图形界面,7英寸真彩触屏输入,智能式人机对话模式,实时加热功率显示,非线性式样温度修正;实验报告自主生成,实验数据无限次导出。

2. 可预存15条曲线,每条曲线均可设置30段“时间-温度”节点,省去了重复修改曲线的工序

3. 具有过温报警、断偶提示、漏电保护等功能。

外形尺寸

1260*2520*600mm

温度精度

+/- 1℃

加热元件





酸耐腐性能优越的石墨加热器/钨钼加热器

设备使用注意事项

    1、随时注意炉盖、炉体、炉底及水冷电极的温度,不能烫手,否则要停止加热,检查水路是否畅通。

 2、真空度如抽不上时应检查扩散泵内油是否被氧化,以及机械泵是否老化,如老化应及时更换。

 3、充保护性气体时应注意观察真空压力表的数值,不能超过正压(一般在0以下2-3个格处及-50Pa左右,炉内还是负压)。要注意气体有受热膨胀的特性,如果接近正压时,可以打开机械泵和预抽阀把气体抽走一部分。

 4、装料时一定要注意不要碰到石墨发热体(有锯缝的),因为发热体烧过以后易碎,造成不必要的损失。

 5、平时应注意对炉内,炉外的保洁,真空阀的维护工作。

 6、开启水泵后应注意检查各个阀门是否全部打开,并且连接水管无滴水的现象,如有应及时排除。

服务支持

 1年质保,提供终身支持(保修范围内不包括易耗部件,例如炉管和密封圈等)
