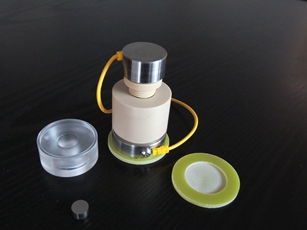

绝缘压片模具

发布时间:2022-03-31  浏览次数:3826

   绝缘压片模具和粉末压片机配合使用,是红外、荧光、钙铁分析仪器配套的必备工具,也是各领域粉末新材料分析研究不可或缺的工具。

   产品除标准压力模具外,还有可抽真空的圆柱模具、带弹簧的大圆柱模具、易脱模的开瓣模具(圆形、长方形、异形)热压模具、绝缘模具等;
   绝缘压力模具采用PEEK材质制作内模套,具有硬度高、韧性好、光洁度优、精度准、寿命长等特点。



使用说明:

      绝缘模具用作在线固态电池的制作,一般在手套箱内配合转移夹具和粉末压片机使用;

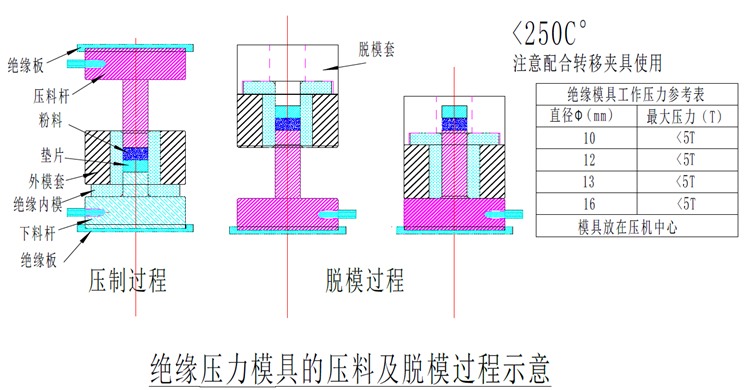

      压料过程:在手套箱内先将模套置于模底上,放一片垫片(大模具没有垫片)。再将电池正负极材料均匀的填充进去,然后用压料杆将孔内粉末碾压平整使压柱压实,然后将模底朝下将模具放置于转移夹具工作台的中心。并拧紧螺丝。让后再将转移夹具放到压片机工作台中心,再将压片机螺旋丝杆向下旋转直到顶住压杆。加到所需压力后,将转移夹具顶部螺丝再次拧紧。(在压料杆和内模套的缝隙处涂抹少量真空脂或凡士林,也可拿出手套箱测试)。
      脱料过程:退模时将转移夹具去除,整套模具倒置,取下模底,放上退模套,旋下压片机丝杆或打压使样品退样。

设备宣传视频






     点击此处观看设备视频

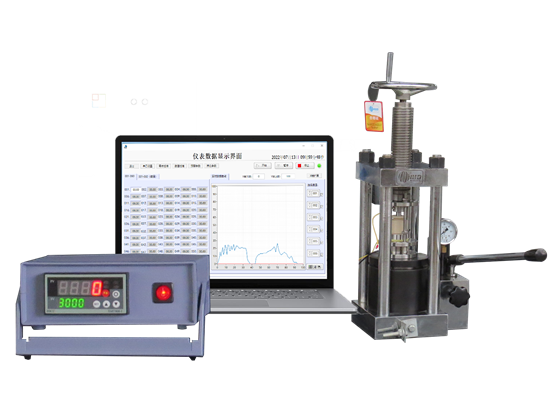

绝缘模具压力测试系统



基本参数

压片直径

工作压力

总高度(mm)

适配压片机

外模套材质

10mm

<5T

80

15T/20T/24T

聚醚醚酮(PEEK米色)

12mm

<5T

80

15T/20T/24T

聚醚醚酮(PEEK米色)

16mm

<5T

80

24T/30T

聚醚醚酮(PEEK米色)

* 更多型号,欢迎来电垂询
