均温氧化扩散炉(Ⅱ型)

发布时间:2024-02-03  浏览次数:160


设备简介:

 此设备是为高等院校,科研院所及工矿企业对金属、非金属及其它化合物材料在气氛状态下进行烧结、沉积、分析而研制的专用设备,它采用PLC控制,触摸屏操作。由烧结系统、电控系统、真空系统、进出气系统组成。






  配置详情

设备特点:

1、采用特殊炉膛结构,温度均匀性较一般炉型好。

2、控制稳定可靠,操作方便,安全防护措施完善。

3、采用先进的PID自学习模糊控制,控温精度高,保持在±1℃。

4、炉衬采用高纯氧化铝轻质纤维材料,保温效果更好,节能降耗。

5、具有物联网功能(WIFI),可通过手机、电脑远程对设备进行监控,操作。

6、数据存储功能,可保存烧结的重要参数,时长达30天之久(每天开机8小时)。

7、配方功能,可预存配方100条以上。

8、独有的质量流量计额定流量转换功能,通过选择不同的气体种类,系统自动转换为该气体对应的额定流量,使数据更加准确。

9、联网功能,通过RJ45接口,采用TCP/IP协议,可以让系统与上位机相连(上位机需安装相应软件)。

设备型号

NBD-T1200-215T3D3ZY



Tmax

1200



电气规格

三相380V 50HZ



额定功率

25KW



长期使用温度范围

300~1150



升温速率

1/H-20/Min



加热元件

优质铁铬铝合金丝



送料方式

手动送料



测温元件类型

K型热电偶 420mm



石英管尺寸

外φ215*1660mm(壁厚5mm



炉膛内尺寸

φ250*1400mm



恒温区尺寸

 φ200*1300mm



炉管材质

高纯石英



三路质量流量控制(MFC

2000ml/min,2000ml/min,10000ml/min



炉体尺寸

23003080)高1850mm *940*



升温速率

1/H-20/Min



重量

550kg

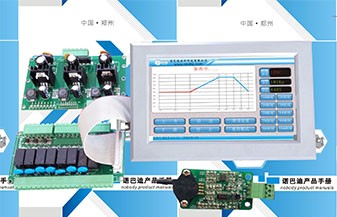

控制系统

1、烧结工艺曲线设置:动态显示设置曲线,设备烧结可预存多条工艺曲线,每条工艺曲线可自由设置;
2、可预约烧结,实现无人值守烧结工艺曲线烧结;
3、实时显示烧结功率电压等信息并记录烧结数据,并可导出实现无纸记录;
4、具有实现远程操控,实时观测设备状态;
5、温度校正:主控温度和试样温度的差值,烧结全程进行非线性修正。

设备细节

加热腔体      进料口

温度精度

+/- 1 °C

加热元件

Mo掺杂的Fe-Cr-Al合金

密封系统

真空度:10Pa(机械泵)

压力测量与监控

采用机械压力表,表外壳为气密型结构,能有效保护内部机件免受环境影响和杂物侵入,同时具有较强的耐腐蚀和耐高温的能力。

供气系统

采用浮子流量计控制气体流速,与设备集成为一体,且出厂前已进行漏气测试工作。

流程控制画面


设备使用注意事项

1、设备炉膛温度≥300℃时,禁止打开炉膛,避免受到伤害;

2、设备使用时,炉管内压力不得超过0.125MPa(绝对压力),以防止压力过大造成设备损坏;

3、真空下使用时,设备使用温度不得超过800℃。

   4、供气钢瓶内部气压较高,向炉管内通入气体时,气瓶上必须安装减压阀,建议在选购试验用小压力减压阀,减压阀量程为0.01MPa-0.15MPa,使用时会更加精确安全。

   5、当炉体温度高于1000℃时,炉管内不可处于真空状态,炉管内的气压需和大气压 相当,保持在常压状态;

   6、高纯石英管的长时间使用温度≦1100℃

   7、加热的实验时,不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热,则需时刻关注压力表的示数,绝对压力表读数不要大于0.15MPa,必须立刻打开排气端阀门,以防意外发生(如炉 管破裂,法兰飞出等)


服务支持

一年有限保修,提供终身支持(保修范围内不包括易耗部件,例如处理管和O形圈,请在下面的相关产品处订购更换件。)
