BaTiO3（钛酸钡）晶体

产品名称

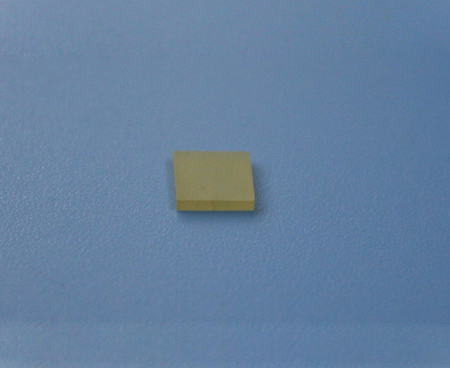

钛酸钡(BaTiO3)晶体基片

技术参数

晶体结构：四方晶系

晶格常数：a=3.99Å,  c=4.04Å

纯度：>99.99％

密度：6.02 g/cm3

硬度：4.5 ( mohs)

熔点：1625 ℃

介电常数：∑a = 3700, ∑c = 135 (自由状态)

                 ∑a = 2400, ∑ c = 60 (夹持状态)

折射率：     515 nm        633 nm        800 nm

           no   2.4921        2.4160        2.3681

           ne   2.4247        2.3630        2.3235

透射波长范围：0.45 ~ 6.30 mm

电光系数：rT 13 =11.7 ±1.9 pm/V

                 rT 33 =112 ±10 pm/V

                 rT 42 =1920 ±180 pm/VSPPC

反射率(0度切 )：l = 515 nm, 50 - 70 % (最高达到77%)

                          l = 633 nm, 50 - 80 % (最高达到86.8%)

二波混频耦合常数：10 - 40 cm-1

吸收损耗：l:   515 nm             633 nm               800 nm

                 a:  3.392cm-1         0.268cm-1         0.005cm-1

生长方法：顶部籽晶溶液法(TSSG)

产品规格

常规晶向：       （100）、（110）、（001

晶向公差：±1°

常规尺寸：10x10x0.5mm, 10x5x0.5mm，5x5x0.5mm

抛光情况：单抛、双抛

注：尺寸及方向可按照客户要求定做。

晶体缺陷

人工生长单晶都可能存在晶体内部缺陷

标准包装

1000级超净室，100级超净袋封装
