发布时间： 2026-02-11 浏览次数：725

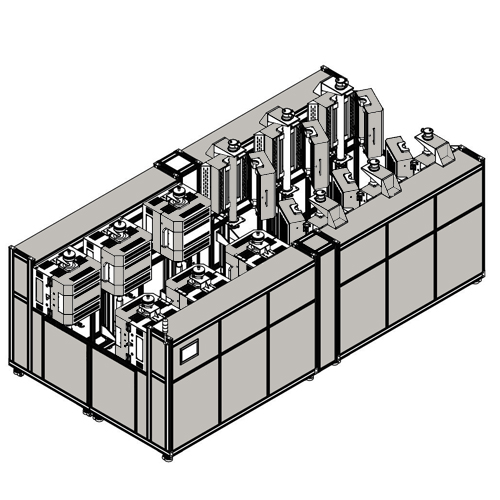

全自动管式炉广泛应用于高校实验室、工业量产线的材料科学、冶金工程、精细化工等领域，可精准完成材料烧结、退火、气相沉积、氧化还原等核心工艺。本方案通过集成无人值守级自动化控制、高精度温控、全维度安全保护三大系统，打造操作便捷、运行稳定、节能高效的设备，大幅减少人工干预，确保工艺重复性（±1%以内）与产品质量一致性，适配小批量研发与规模化生产双重场景。
| 设备特点： 1. 自动化程度：实现真空，送气，升温、保温、降温、自动送样、自动称重、样品升降、气氛调节配合机 械臂实现全流程无人值守自动化，支持 100 组工艺配方存储与一键调用，适配多品类材料工艺切换。 2. 控温精度：控温范围覆盖室温 - 1650℃，控温精度 ±1℃，加热区温度均匀性≤±5℃. 3. 安全性能：构建 “超温 - 过载 - 漏电 - 升降限位 - 气氛泄漏” 五重保护体系。 4. 节能高效：采用复合保温结构使热损耗率降低 30% 以上，配备实时数据记录功能，便于工艺追溯与参数 优化，核心部件（加热元件、伺服电机）使用寿命≥5000h。 稳定性：设备连续运行故障率≤0.5%/ 千小时，支持 7×24h 不间断作业（工业量产场景适配）。 6. 便捷性：采用立式可开启炉门，取放物料及耗材更换极为方便。 | |
炉体 | 外壳 | 采用航空铝型材及冷轧钢板喷塑处理（耐盐雾腐蚀≥48h），表面光洁美 观，增强设备刚性，适配实验室与车间复杂环境。 |
加热系统 | 加热元件 | 按温度需求选型 —— 中低温（≤1200℃）采用 HRE 高温合金电阻丝，高温（≤1700℃）采用高纯硅钼棒；均匀分布于炉腔侧壁，环形分布独立加热，通过控温进一步提升温度均匀性。 |
加热长度 | 有效加热长度 300-600mm（可定制 800mm 长加热区），加热区直径选型为 80mm。 | |
真空系统 | 双级旋片 真空泵 | 系统真空 3~5pa, 电压，防护等级 IP55；进气口 KF16 接口，排气口为 KF25 标准接口。每台设备配备单独真空泵。 |
炉管组件 | 炉管材质 | 常规选型 —— 石英管（耐温≤1200℃，透光率≥95%，）、刚玉管（耐温≤1700℃，耐酸碱腐蚀）。 |
升降机构 | 驱动方式 | 采用伺服电机 + 滚珠丝杠传动（精度 C7 级），升降平稳无顿挫，定位精度 ±0.1mm，适配微量样品精准送料。 |
升降平台 | 304 锈钢平台托举氧化铝隔热材料，可防止≤50mm 坩埚 | |
限位保护 | 配备 “硬性限位（机械挡块）+ 软件双重限位” 保护，防止升降超程；升降速度可调，支持与温控曲线联动（如升温至目标温度后自动将样品送入加热区，避免手动操作温差影响）。 | |
机械臂 | 设备参数 | 负载能力：5kg（可满足中小型零部件搬运、装配需求）。 工作半径：954mm，覆盖范围较广，可适配机床上下料、分拣等场景。重复定位精度：±0.05mm，满足高精度装配或检测任务。 |
晶圆 / 芯片工艺：硅片、GaN、SiC 等半导体材料的快速热退火（RTA）、氧化 / 氮化、离子注入后退火，修复晶格缺陷、激活掺杂离子。
薄膜沉积与外延：CVD（化学气相沉积）制备 SiO₂、Si₃N₄、金属氧化物薄膜；SiC/GaN 外延生长、LED / 功率器件工艺。
扩散与掺杂：磷、硼等杂质高温扩散，实现半导体器件的 PN 结制备。
电子元件封装：陶瓷基片、功率模块、传感器的高温烧结与气氛保护处理。
锂电材料：正极材料（NCM、LFP、高镍三元）煅烧、负极材料（石墨、硅碳）碳化、固态电解质（硫化物 / 氧化物）烧结。
氢能 / 燃料电池：质子交换膜、催化剂载体、双极板的高温处理与活化。
光伏材料：钙钛矿、碲化镉薄膜的退火与晶化，提升光电转换效率。
陶瓷与耐火材料：氧化铝、氧化锆、氮化硅等结构陶瓷 / 功能陶瓷的常压 / 气氛烧结；耐火材料高温合成与致密化。
金属与粉末冶金：不锈钢、钛合金、高温合金的真空 / 保护气氛退火、淬火、时效；硬质合金、金属粉末的真空烧结与脱脂。
纳米与低维材料：碳纳米管、石墨烯、量子点、纳米线 / 棒的可控生长；MOFs 热解制备多孔碳、气凝胶高温处理。
磁性 / 电子陶瓷：铁氧体、压电陶瓷、微波介质陶瓷的烧结与晶化。
催化剂制备：金属氧化物（Co₃O₄、TiO₂）、分子筛、贵金属催化剂的还原 / 氧化 / 活化；催化材料的高温晶化与改性。
气相合成与热解：有机 / 无机化合物的高温热解、裂解、气相聚合；特种气体纯化与材料合成。
环保材料：脱硝催化剂、吸附材料、光催化材料的高温制备与再生。
高校 / 院所：材料高温行为研究、单晶生长（蓝宝石、氧化物单晶）、CVD 实验、真空 / 气氛热处理、热重 - 红外联用等原位表征。
新材料开发：特种陶瓷、高熵合金、玻璃、生物材料的小批量试制与工艺优化。
玻璃与建材：特种玻璃（石英、微晶玻璃）的熔制与退火；陶瓷纤维、保温材料的高温处理。
军工与特种材料：航空航天高温合金、隐身材料、防弹陶瓷的精密热处理。
医药与生物材料：生物陶瓷（羟基磷灰石）、药物载体材料的高温烧结与灭菌。
精准控温：多温区 PID + 可编程（30–50 段），控温精度 ±1℃，支持快速升降温。
气氛 / 真空控制：自动配气、流量闭环、真空度稳定，适配氧化 / 还原 / 惰性 / 真空等环境。
智能运维：远程监控、数据存储、故障诊断、加热元件寿命预测，接入 MES 系统实现产线集成。
安全可靠：超温 / 过压 / 欠压 / 断气保护，防爆设计，适合易燃易爆气氛工艺。
