设备特点：

1. 高真空环境

•高效真空泵：可选配高效真空泵系统，能够在短时间内将炉内抽至高真空状态,确保焊接过程中无氧无污染。

2. 均匀加热

•优质加热元件：钼带为加热元件，确保快速升温并实现均匀加热。

•温控精度：采用先进的PID温控系统，支持多段程序控制，确保温度控制精度高，可重复性好。

•温度均匀性：通过优化加热元件布局和温控系统，确保炉内温度分布均匀，避免局部过热或冷点。

3. 操作便捷

•触摸屏控制界面：配备触摸屏控制界面，支持数据记录和远程监控，操作简便。

•用户友好：具有友好的用户界面，易于操作和维护。

•预设程序：提供多种预设加热程序和焊接条件，方便用户根据具体需求选择合适的工艺参数。

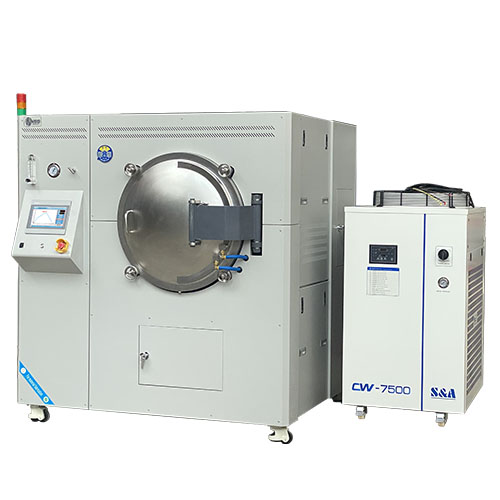

设备名称

真空钎焊炉

规格型号

VAH1600-200TIFGY（200*200*300）

供电电源

三相380V 50HZ

额定功率

45KW

单温单控

S型热电偶Φ8*300mm

20-200L/min

1300℃（使用温度室温下1200℃）

304不锈钢板+钼板

Φ392*410mm

长200*高200*深300mm

≤10℃/min

BSV90 KF40接口（极限真空4Pa）

进气口CF200，出气口KF40（极限真空5*10^^-6Pa）

6.7*10^^-3Pa（空炉、冷态）

炉体尺寸

水冷机尺寸

控制系统

1、烧结工艺曲线设置：动态显示设置曲线，设备烧结可预存多条工艺曲线，每条工艺曲线可自由设置；

2、可预约烧结，实现无人值守烧结工艺曲线烧结；

3、实时显示烧结功率电压等信息并记录烧结数据，并可导出实现无纸记录；

4、具有实现远程操控，实时观测设备状态；

5、温度校正：主控温度和试样温度的差值，烧结全程进行非线性修正。

温度精度

±1℃

加热元件

钼带加热炉膛

压力测量与监控

供气系统

采用机械压力表，表外壳为气密型结构，能有效保护内部机件免受环境影响和杂物侵入，同时具有较强的耐腐蚀和耐高温的能力

弱腐蚀性气体预热器

（可选配）

净重

约1215KG

设备使用注意事项

1.设备使用时，绝对压力表读数不要大于0.15MPa，以防止压力过大造成设备损坏；

2.真空下使用时，设备使用温度不得超过800℃。

服务支持

一年有限保修，提供终身支持（保修范围内不包括易耗部件，例如处理管和O形圈，请在下面的相关产品处订购更换件）。
