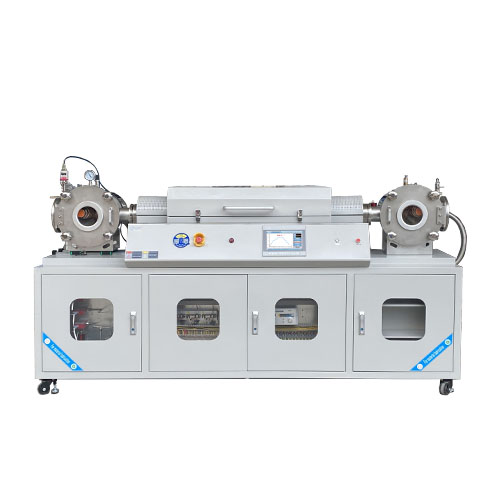

卷对卷二维材料制备系统

发布时间: 2025-07-03 23:07:34    浏览次数:22

卷对卷二维材料制备系统是一种面向大规模、连续化生产的先进薄膜材料制造装备,专为石墨烯、过渡金属硫化物(如MoS₂、WS₂)、六方氮化硼(h-BN)、MXene等二维纳米材料的高效可控制备而设计。该系统融合了先进的柔性基材传输技术、高精度沉积工艺、在线检测与闭环控制系统,实现了从实验室研究向工业化量产的关键跨越。



产品详情
产品视频
应用领域

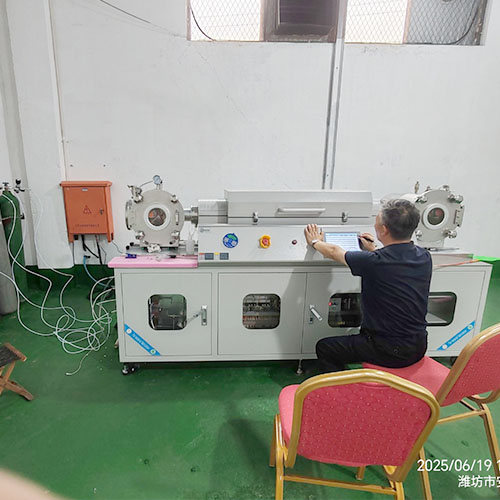

客户应用案例

主要特点

高效连续生产

实现批量化、自动化制造,显著提高生产效率和产能

工艺灵活性

支持多种沉积技术(CVD/PVD/ALD等)和多步工艺串联

材料多样性

可制备石墨烯、TMDs、hBN、MXene等多种二维材料 基材兼容性强支持聚合物膜、金属箔、陶瓷涂层等多种柔性基材

智能控制

全流程PLC控制,支持远程监控与数据追溯

节能环保

精确供气与废气回收系统,降低能耗与污染排放

设备名称

卷对卷二维材料制备系统

规格型号

NBD-O1200-100TP3D4ZY-N

供电电源

AC380V 50/60HZ

额定功率

10KW

温区数量

三温三控

控温精度

±1℃

加热元件

合金加热丝

传感器类型

K型热电偶φ2*420mm

Tmax

1200℃

长期工作温度

1100℃

推荐升温速率

≤10℃/min

炉膛温区尺寸

Φ150*(200+400+200)mm

炉管规格

石英管Φ100*1600*3mm





四路质子流量计控制系统

电压:AC220V/50HZ

功率:23W氮气标定(气体自动互换)

一路、二路、三路:S500 1000SCCM φ6.35双卡套  2米空头线 氟橡胶密封 氮气标定

四路:S500 3SLM  φ6.35双卡套 2米空头线 氟橡胶密封 氮气标定



低真空机组

真空泵抽气速率:≥4.4L/s

负压恒压范围:13-12000pa

真空腔室极限真空度:<5*10-2torr(冷态下机械泵抽20min)

卷对卷机构

Ø铜箔一卷重量约为2KG,宽度80mm,厚度0.04mm,其移动速度为1-100mm/min可调;

炉体尺寸

2700*高1400*深900mm

炉体重量

530KG

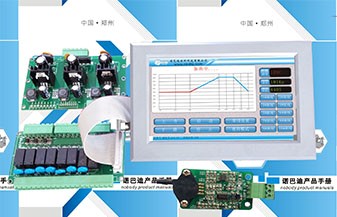

控制系统



1烧结工艺曲线设置:动态显示设置曲线,设备烧结可预存多条工艺曲线,每条工艺曲线可自由设置;

2可预约烧结,实现无人值守烧结工艺曲线烧结;

3实时显示烧结功率电压等信息并记录烧结数据,并可导出实现无纸记录;

4具有实现远程操控,实时观测设备状态;

5温度校正:主控温度和试样温度的差值,烧结全程进行非线性修正。

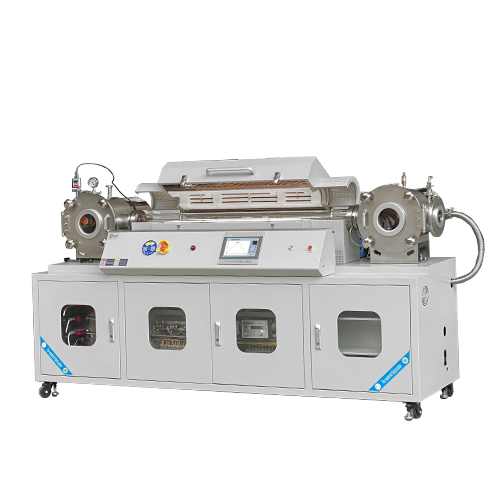

设备细节


真空腔体

设备使用注意事项

1、设备炉膛温度≥300℃时,禁止打开炉膛,避免受到伤害;

2、炉膛连续使用产生的轻微裂纹属于正常现象,不影响设备的正常使用;

服务与支持

一年有限保修,提供终身支持(保修范围内不包括易耗部件,例如处理管和O形圈,请在下面的相关产品处订购更换件)。

柔性电子:

柔性透明导电膜、晶体管、传感器、触控面板;

新能源:

锂离子电池负极材料、超级电容器电极、氢燃料电池催化剂载体;

光伏器件:

钙钛矿太阳能电池电极、透明导电层;

生物传感:

生物传感器片、激光器材料

新材料研发:

二维异质结构建、复合结构制备、新型材料探索。
