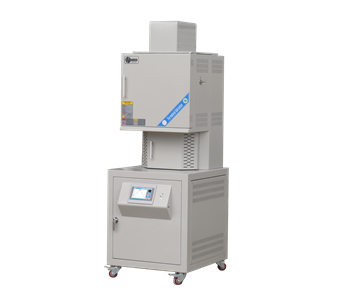

真空气氛钨烧结炉

发布时间： 2023-11-20 11:26:46 浏览次数：1281

设备简介：

本高真空气氛钨丝炉是用高纯钨丝作为发热元件的立式真空电阻炉，主要供金属化合物、陶瓷、无机化合物等在真空或保护气氛中烧结或退火之用。也可用于金属材料的热处理。本电炉为周期作业式、底部进出料结构。

产品详情

产品视频

留言咨询

	设备特点： 1、单室立式结构, 主要由炉体、炉盖、炉底及升降机构、发热元件、真空系统、温场、供气系统、水冷系统、电控系统等组成； 2、炉身采用双层水冷结构上下法兰组焊成筒形结构，内壁为304不锈钢精细抛光以保证高真空度，外壁为 304 喷砂处理，中间通水冷却。不锈钢法兰平面开设密封槽，采用“O”型氟橡胶圈真空密封，为防止温度过高使“O”型圈老化，在法兰处均设有水冷装置。在炉体的侧面设有一个监测热偶，观察窗，进气口及两个电极接口和一个真空抽气口与真空机组连接，监测热电偶用来监测侧面金属隔热屏的温度，防止隔热屏外部的温度过高，引起事故。 3、炉盖同样采用双层水冷结构且上下大炉盖及中心小炉盖均为双层水冷平盖结构,内壁为 304 不锈钢精细抛光,以保证高真空度,外壁同样为304不锈钢与法兰组焊接而成,中间通水冷却。大炉底与中心小炉底采用快卸式锁紧结构，方便小炉盖的开启和关闭，大炉盖与炉体之间采用螺栓锁紧结构,并且采用“O”型颌橡胶密封以保证高真空度,炉盖上设有钨铼热电偶测温口,安全阀装置,排气口等。 4、炉底及升降机构：炉底采用与炉盖同样的结构,且在中心小炉底上设有承料台,采用下部进出料方式,升降系统由直线导轨装置组成。 5、真空获得及测量系统：真空获得系统由一台 K-100 扩散泵加冷阱、一台 TRP-36 直联机械泵、真空管路、放气阀，手动蝶阀，真空压力表等组成； 6、温场：采用高纯钨丝网作为发热体，竖直悬挂在炉体内，从侧面垂直与钨网方向上引出三个钨电极，在炉体侧面处用水冷铜电极连接引出炉外并与变压器连接。
产品型号	NBD-B2200-120TPIG2F
电气规格	AC3*380V/50Hz
额定功率	30kw
可达温度	2200℃（常用 2000℃）
工作区进气管直径尺寸	Φ120*120mm
主控工作温度	2200℃（精度±0.5℃）
加热元件	钨笼，环形加热整体密闭
主控炉膛材料	金属多层隔热屏、由钨片、高温钼片、双层不锈钢（304）等组成。
密封及水冷方式	水冷不锈钢密封法兰，设水冷装置（防止因温度过高“0”圈老化），开设抽气孔与真空机组相连，观察孔屏蔽、电极引出装置孔、炉体吊挂装置。
测温元件	钨铼热电偶 Φ0.5*380mm
进气管直径	Φ8mm
充气压力	≤0.015MPa
充气介质	氩气、氮气
充气管道	由管道、电磁阀及玻璃转子流量计7L/min组成
炉体	采用双层水夹层结构，内壁为不锈钢 304 抛光，外壁优质不锈钢抛光处理与上下法兰组焊成筒型结构，法兰平面开设密封槽采用“0”圈真空密封，
炉底小炉盖	采用不锈钢圆板内壁，设钨杆、料盘、定位柱、隔热屏定位柱，开设密封槽、气缸进出启闭进出料
隔热屏及屏盖	采用全金属多层隔热屏、由钨片、高温钼片、不锈钢（304）等组成，屏盖及小屏盖采用相同的材料结构，承料平台采用厚 8mm 的钨板及钨支柱组成
冷态极限真空度	6.67×10^-3Pa
抬升结构	双层滑轨结构，C7大力距滚珠丝杠，SPY铝托硬光轴直线导轨，57CM23 闭环步进电机，平稳高速，高精度运行平稳，大扭矩谐波减速进给速度可调，物料下推进运动模式
烧结工艺设置	可预存15组工艺曲线，工艺曲线包括温度，烧结结束，报警提示，并生成实验报告导出
实现功能	可适用于真空或气氛或状态小烧结各类从产品；可预约烧结，实现无人值守烧结工艺曲线烧结；实时显示烧结功率电压等信息并记录烧结数据，并可导出实现无纸记录
远程及安全控制	具有实现远程操控，实时观测设备状态；超温报警，过流保护，断偶提示
外形尺寸	130021001150mm
加热元件及保温结构		耐酸耐腐性能优越的石墨加热器/钨钼加热器
控制系统		1. NBD-101EP嵌入式操作系统中英文互换图形界面，7英寸真彩触屏输入，智能式人机对话模式，实时加热功率显示，非线性式样温度修正；实验报告自主生成，实验数据无限次导出。 2、可预约烧结，实现无人值守烧结工艺曲线烧结； 3、实时显示烧结功率电压等信息并记录烧结数据，并可导出实现无纸记录； 4、具有实现远程操控，实时观测设备状态； 5、温度校正：主控温度和试样温度的差值，烧结全程进行非线性修正。
温度精度	±1℃
批量发货现场
设备使用注意事项	1、随时注意炉盖、炉体、炉底及水冷电极的温度，不能烫手，否则要停止加热，检查水路是否畅通。 2、真空度如抽不上时应检查扩散泵内油是否被氧化，以及机械泵是否老化，如老化应及时更换。 3、充保护性气体时应注意观察真空压力表的数值，不能超过正压(一般在0以下2-3个格处及-50Pa左右，炉内还是负压)。要注意气体有受热膨胀的特性，如果接近正压时，可以打开机械泵和预抽阀把气体抽走一部分。 4、装料时一定要注意不要碰到石墨发热体(有锯缝的)，因为发热体烧过以后易碎，造成不必要的损失。 5、平时应注意对炉内，炉外的保洁，真空阀的维护工作。 6、开启水泵后应注意检查各个阀门是否全部打开，并且连接水管无滴水的现象，如有应及时排除。
服务支持	一年有限保修，提供终身支持（保修范围内不包括易耗部件，例如处理管和O形圈，请在下面的相关产品处订购更换件。）
