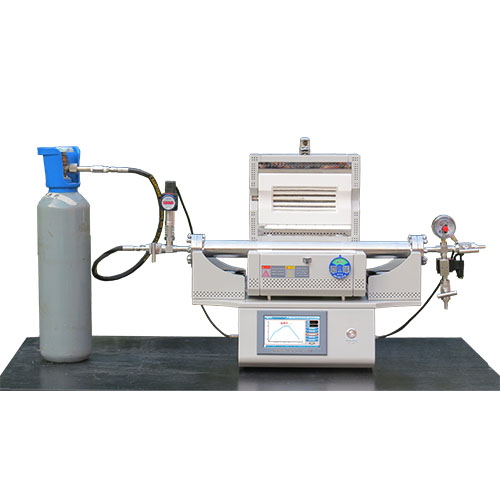

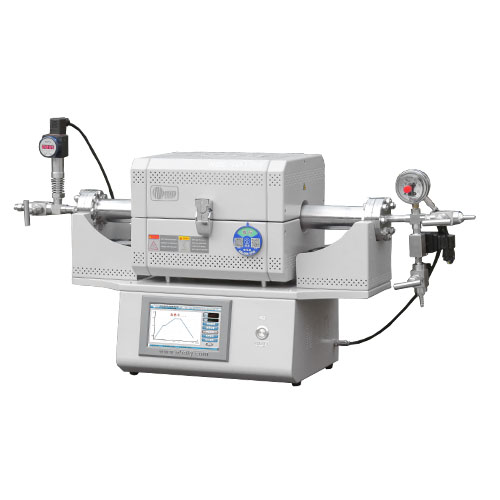

产品型号

               NBD-HP1200-2350TI2Y-80

电气规格

AC220V 1.5KW

温度允许压力

温度随气压而定，具体请参考下表：

 高温高压管属于耗材，当你发现它发生形变时，请及时更换。

腔体规格

1.尺寸：样品 恒温区Φ23mm *120mm（更多规格，提出需求，为您选择）

2.1/4NPS内螺纹接口安装在炉管进气口，配套高压供气管

注意：高温高压反应管属于耗材，不在质保范围内。

炉体结构

1.可开启双层结构，利于需要快速降温的客户，壳体表面温度小于60℃

2.内炉膛表面涂纳米高温氧化铝涂层可以提高设备的加热效率，

3.炉体设计为开启式，以方便装载物料及更换炉管；

可通入气体和坩埚

1.氧化、保护气氛和惰性性气体，如N2、Ar和He。

2.为了避免样品污染，建议使用金箔或镍箔将样品包住后放入氧化铝或石英舟中，再放入炉管中进行烧结，切勿将样品直接放在没有坩埚的高温高压管内。

控制系统

1.可预存15条温度曲线，每条曲线可设置30段“温度-时间”轴，避免了不同的实验工艺重复设置带来的麻烦；

2.NBD-101E嵌入式操作系统中英文互换图形界面，7寸真彩触屏输入，智能式人机对话模式，实时加热功率显示，非线性式样温度修正；

3.具有超温超压报警、断偶保护、漏电保护，差压泄压等功能。

4.一层保护：当超过客户设定的压力值，自动开启电磁阀泄压；

二层保护：当排气管路阻塞或电磁阀损坏而导致压力超过泄压值还在上升，到达该温度点系统自动设置的极限压力，设备停止加热；

三层保护：当数字传感器污染出现压力不准确，或程序控制系统失灵导致压力还在持续上升，到达安全模拟信号压力继电器设定的上限压力值，直接关闭电源。

温度精度

+/- 1℃

设备尺寸及重量

800*450*350mm   45KG

加热元件

掺钼铁铬铝合金

压力检测和控制

1. 高压腔体安装有压力传感器，并与控制系统相连接，实时显示

2.高压泄压电磁阀安法兰上，当炉管内的气压高于所设定的压力值时，电磁阀将自动打开泄气，腔体压力维持在设定压力范围内。电磁阀所能承受的最大自动泄压压力为气压为15Mpa,当高于15MPa使用时，不可使用电磁阀泄压，应关闭串联针法，采用手动的方式泄压。

法兰的密封

1. CF法兰结构图如下(采用紫铜密封圈）

2.1/4NPS内螺纹接口安装在炉管法兰上，并在法兰两端各安装一个高压阀门，右端阀门配有压力表。

3.法兰采用无氧铜密封圈密封；

4.可选购扭矩扳手，以避免过度紧固法兰

设备使用注意事项

本公司的高温高压炉管都是采用高温合金钢制作，TMAX耐温1150℃，延展性好。当误操作使得腔体内的气压超过最大可承受值时（超过合金管的长期强度），合金管会发生蠕变，在薄弱处先鼓包，再出现裂缝将气体放出。无高压脆裂危险！

服务支持

1年质保，提供终身支持（保修范围内不包括易耗部件，例如炉管和密封圈等）

产品型号

NBD-HP1200-2350TI2Y-80

电气规格

AC220V 1.5KW

温度允许压力

温度随气压而定，具体请参考下表：

炉温腔体最大压力≤ 600°C≤ 24MPa≤ 800°C≤ 20MPa≤ 900°C≤ 12MPa≤ 1000°C≤ 6MPa≤ 1100°C≤ 4MPa

高温高压管属于耗材，当你发现它发生形变时，请及时更换。

腔体规格

1.尺寸：样品 恒温区Φ23mm *120mm（更多规格，提出需求，为您选择）

2.1/4NPS内螺纹接口安装在炉管进气口，配套高压供气管

注意：高温高压反应管属于耗材，不在质保范围内。

炉体结构

1.可开启双层结构，利于需要快速降温的客户，壳体表面温度小于60℃

2.内炉膛表面涂纳米高温氧化铝涂层可以提高设备的加热效率，

3.炉体设计为开启式，以方便装载物料及更换炉管；

可通入气体和坩埚

1.氧化、保护气氛和惰性性气体，如N2、Ar和He。

2.为了避免样品污染，建议使用金箔或镍箔将样品包住后放入氧化铝或石英舟中，再放入炉管中进行烧结，切勿将样品直接放在没有坩埚的高温高压管内。

控制系统

1.可预存15条温度曲线，每条曲线可设置30段“温度-时间”轴，避免了不同的实验工艺重复设置带来的麻烦；

2.NBD-101E嵌入式操作系统中英文互换图形界面，7寸真彩触屏输入，智能式人机对话模式，实时加热功率显示，非线性式样温度修正；

3.具有超温超压报警、断偶保护、漏电保护，差压泄压等功能。

4.一层保护：当超过客户设定的压力值，自动开启电磁阀泄压；

二层保护：当排气管路阻塞或电磁阀损坏而导致压力超过泄压值还在上升，到达该温度点系统自动设置的极限压力，设备停止加热；

三层保护：当数字传感器污染出现压力不准确，或程序控制系统失灵导致压力还在持续上升，到达安全模拟信号压力继电器设定的上限压力值，直接关闭电源。

温度精度

+/- 1℃

设备尺寸及重量

800 x 450 x 350mm   45KG

加热元件

掺钼铁铬铝合金

压力检测和控制

1. 高压腔体安装有压力传感器，并与控制系统相连接，实时显示

2.高压泄压电磁阀安法兰上，当炉管内的气压高于所设定的压力值时，电磁阀将自动打开泄气，腔体压力维持在设定压力范围内。电磁阀所能承受的最大自动泄压压力为气压为15Mpa,当高于15MPa使用时，不可使用电磁阀泄压，应关闭串联针法，采用手动的方式泄压。

法兰的密封

1. CF法兰结构图如下(采用紫铜密封圈）

2.1/4NPS内螺纹接口安装在炉管法兰上，并在法兰两端各安装一个高压阀门，右端阀门配有压力表。

3.法兰采用无氧铜密封圈密封；

4.可选购扭矩扳手，以避免过度紧固法兰

设备使用注意事项

本公司的高温高压炉管都是采用高温合金钢制作，TMAX耐温1150℃，延展性好。当误操作使得腔体内的气压超过最大可承受值时（超过合金管的长期强度），合金管会发生蠕变，在薄弱处先鼓包，再出现裂缝将气体放出。无高压脆裂危险！

服务支持

1年质保，提供终身支持（保修范围内不包括易耗部件，例如炉管和密封圈等）
