发布时间： 2026-03-26 浏览次数：184

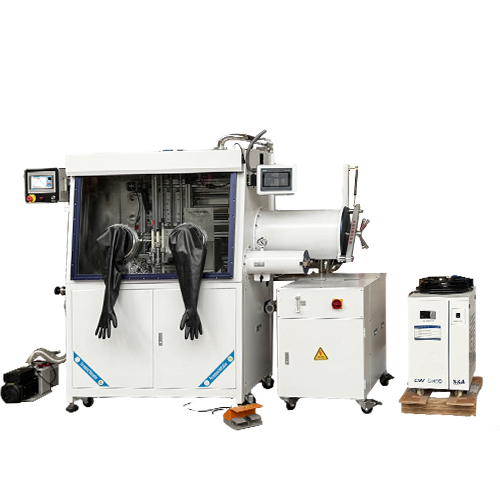

本系统是一套高度集成的特种材料制备与处理平台，由单工位真空手套箱、高温熔盐炉、三维自动平移模组及垂直提升机构构成。系统将极端环境控制与精密机械传动深度融合，专为高活性金属冶炼、熔盐电解、电池材料研发及核化工等对水氧含量及操作安全性要求极高的领域设计。
| 设备特点： · 全流程环境隔绝：从物料的封装 \to 转移 \to 反应 \to 取出，全程在密闭惰性气氛下进行，杜绝熔盐氧化吸潮及有毒挥发性产物的外泄。 · 高精度自动化：具备点位记忆与工艺配方存储功能。提升与平移动作平稳，可有效防止高温坩埚倾倒或熔盐溅射，具备软着陆及防撞保护。 · 远程安全操控：通过HMI（人机界面）或PLC（可编程逻辑控制器）实现人机分离操作。操作人员仅通过手套箱前端面板进行干预，结合高温区的多层隔热与主动冷却设计，显著提升实验安全性。 · 耐腐蚀与洁净度：针对熔盐（如氯化物、氟化物）的高温腐蚀特性，传动部件与炉膛结构均采用高温耐蚀涂层或全密闭防护结构，确保设备在长期盐雾环境下的稳定性。 核心组成与结构 1. 核心操作区：单工位手套箱 提供严格密封的高纯惰性气氛（H₂O, O₂ < 1 ppm），作为物料装载、反应监控及成品取出的核心屏障。箱体采用耐腐蚀设计，以适应熔盐飞溅或挥发性气氛。 2. 工艺处理区：高温熔盐炉 采用耐腐蚀合金及特种陶瓷内衬，最高温度可达600℃-1200℃（根据配置）。炉体设计有与手套箱对接的密封法兰，确保加热过程中炉膛与箱体环境无缝衔接，防止空气渗入。 3. 传动系统：自动提升与平移机构 采用伺服电机+高精度模组，实现“水平平移（X轴）”与“垂直升降（Z轴）”的双轴联动。该机构负责将物料从手套箱过渡舱或暂存位自动送入炉膛高温区，并依据工艺曲线实现自动进出料，彻底避免操作人员直接接触高温或危险物料。 | |||
设备名称 | 井式熔盐电解炉 | |||
规格型号 | G1200-200TIDF10L+单工位手套箱 | |||
供电电源 | AC220V 50HZ | |||
额定功率 | 8KW（加热功率：6KW 真空泵功率：400W 水冷机功率：1.6KW） | |||
控温精度 | ±1℃ | |||
传感器类型 | K型热电偶φ2*280mm | |||
Tmax | 1200℃ | |||
长期工作温度 | ≤1150℃ | |||
推荐升温速率 | ≤20℃/min | |||
炉膛温区尺寸 | Φ250*300mm（环形加热，单温单控） | |||
反应釜规格 | 哈氏合金C276材质 有效空间：内径φ191*487mm | |||
坩埚规格 | 刚玉材质φ150*180mm（2500ml） | |||
流量计类型 | 1路浮子流量计0.1-1.5L/min | |||
进气口 | Φ6.35mm双卡套接头 | |||
排气口 | 12mm宝塔头 | |||
真空泵 | DRV10 KF25接口 | |||
水冷机容量 | 10L | |||
设备总尺寸 | 长2200*高1980*深1200mm | |||
设备总重量 | 约850KG | |||
控制系统 |
| 1、烧结工艺曲线设置：动态显示设置曲线，设备烧结可预存多条工艺曲线，每条工艺曲线可自由设置； 2、可预约烧结，实现无人值守烧结工艺曲线烧结；3、实时显示烧结功率电压等信息并记录烧结数据，并可导出实现无纸记录； 4、具有实现远程操控，实时观测设备状态； 5、温度校正：主控温度和试样温度的差值，烧结全程进行非线性修正。 | ||
预约烧结 |  | 优化设备利用率、保障烧结工艺稳定性、节省等待时间，实现高效有序的样品制备 | ||
非线性温度修正 |  | 通过算法非线性修正控温点与样品由于在温场中位置不同而产生的温度偏差，提升控制温度与样品温度的一致性、简化操作，提升实验数据准确。 | ||
数据存储 |  | 保障数据安全完整、规范化管理与高效检索 | ||
远程操控 |  | 可通过电脑、手机等终端，随时随地登录控制系统查看加热炉运行状态（温度、压力、升温速率等），并根据实验需求远程调整参数、启动 / 暂停程序。夜间或节假日无需往返实验室，即可应对实验过程中的参数微调需求；跨地域出差时也能实时监控关键实验进程，大幅减少无效通勤时间，让科研人员更高效地分配工作精力。 | ||
可预设多组工艺程序 |  | 可预设多类实验专属温度程序、保障实验重复性与操作便捷性，支持工艺优化与数据追溯，适配团队协作与技术传承，大幅提升实验效率与设计灵活性。 | ||
温度精度 | +/- 1 ℃ | |||
加热元件 |
| Mo掺杂的Fe-Cr-Al合金 | ||
净重 | 约850KG | |||
设备使用注意事项 | 1. 未经培训人员不得擅自使用手套箱； 2. 禁止使用能毒化再生催化剂的物品，如：巯基化合物等； 3. 未经许可，不得使用会损坏树脂玻璃的挥发性溶剂，如丙酮等； 4. 在使用挥发性溶剂前需联系负责人卸下水探头； 5. 在使用挥发性溶剂时需打开活性炭循环系统； 6. 使用手套箱时，不能有长指甲，不能佩戴尖锐物品（如：手表、首饰等）； | |||
服务支持 | 一年有限保修，提供终身支持（保修范围内不包括易耗部件，例如处理管和O形圈，请在下面的相关产品处订购更换件。） | |||
