发布时间： 2026-04-22 浏览次数：50

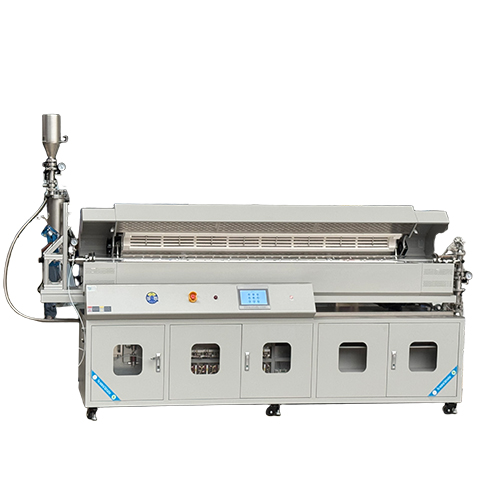

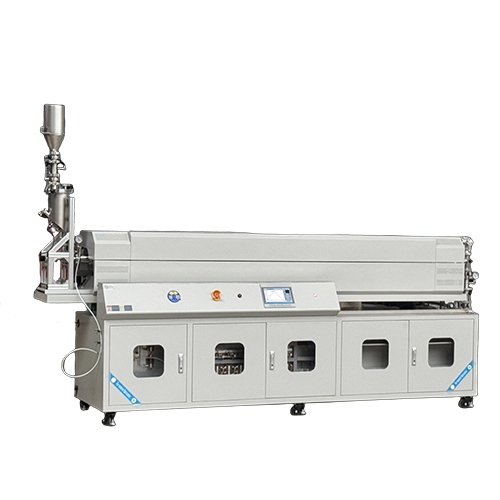

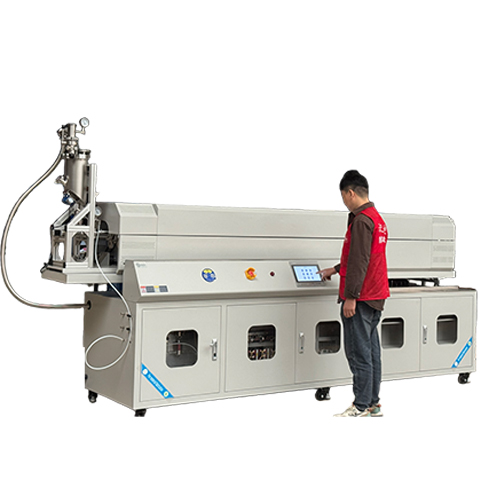

自动进出料旋转摆振管式炉是在五温区旋转摆振管式炉基础上，集成全自动送料、连续传输、自动接料系统的工业化连续热处理设备，实现从 “装料 - 加热 - 反应 - 冷却 - 出料” 全流程无人值守。是集多温区精密控温、炉管旋转 + 摆振动态混合、全自动连续进出料、气氛 / 真空环境控制于一体的高端动态热处理装备。
 | 设备特点： · 连续化作业：实现不间断生产，产能稳定，效率比间歇式提升50%~200%。 · 自动进出料： o 进料：定量螺旋 / 振动进料，速度可调，料位监测防堵料。 o 出料：炉体摆振-3.5~25° 倾斜配合旋转，物料自动滑出。 · 无人值守：PLC + 触摸屏控制，一键启动，故障报警、自动保护、数据记录。 2. 动态混合 + 多温区，极致均匀性 · 旋转 + 摆振双动态：物料径向翻滚 + 轴向扰动，无死角、不团聚、不粘壁， · 五温区梯度场：精准模拟预热→烧结→保温→缓冷→快冷全工艺曲线。 3. 工艺参数高度可控 · 可调参数：旋转转速（0~20rpm）、摆振频率 / 幅度、进料速度、炉管倾角、气氛流量、多段温程。 · 停留时间精准：通过转速与倾角精确控制物料在各温区的停留时间（分钟～小时级）。 4. 密封可靠，气氛 / 真空兼容 · 动态密封：采用磁流体密封、机械密封，可通惰性（Ar/N₂）、还原（H₂/CO）、氧化（O₂/ 空气）气氛，或高真空（10⁻³Pa）。 · 安全连锁：超温、断气、断偶、过载自动报警并保护。 5. 稳定耐用，易维护 · 模块化设计：加热、传动、进料、出料单元独立，维护便捷。 · 优质保温：氧化铝多晶纤维，隔热好、能耗低、炉体表面温度低。 · 防粘设计：炉管内壁可加扬料板 / 螺旋导料槽，防止物料粘壁、架桥。 | |
设备名称 | 五温区旋转管式炉 | |
规格型号 | OP-1200-T5-R-BZ（5L） | |
供电电源 | AC 380V 50HZ | |
额定功率 | 40KW | |
加热元件 | 合金电阻丝 | |
温区数量 | 单温五控 | |
温区尺寸 | Φ200*2000（5个400温区）mm | |
控温精度 | ±1℃ | |
传感器类型 | K型铠装热电偶φ3*250+40 | |
最高温度 | 1200℃ | |
额定温度 | 1150℃ | |
推荐升温速率 | ≤10℃/min | |
旋转倾斜机构 | 旋转速度：0-20rpm可调 | |
摆振角度：-3.5~25° | ||
自动进出料机构 | 不锈钢进料罐容积：5L | |
不锈钢收料罐容积：5L | ||
不锈钢转运料罐容积：5L（4只） | ||
螺旋送料杆转速：0.1-20rpm | ||
送料速度：约3-200ml/min（干粉状） | ||
最大送料粒径：＜φ0.1mm | ||
浮子流量计 | 2路：0.3-3L/min 1路：0.5-8L/min | |
进气口 | Φ6.35mm双卡套 | |
出气口 | Φ16mm宝塔头 | |
抽真空口 | KF25 | |
真空泵 | DRV16 KF25接头 | |
炉体尺寸 | 长3840*高2635*深1000mm | |
重量 | 约785KG | |
冷却系统 | 冷却水回路带安全流量联锁传感器，具备低流量和超温警告功能，配置进/回水管路及手动阀（用于隔离和流量调节），配备20P水冷装置。 | |
控制系统 |
| 1、烧结工艺曲线设置：动态显示设置曲线，设备烧结可预存多条工艺曲线，每条工艺曲线可自由设置； 2、可预约烧结，实现无人值守烧结工艺曲线烧结； 3、实时显示烧结功率电压等信息并记录烧结数据，并可导出实现无纸记录； 4、具有实现远程操控，实时观测设备状态； 5、温度校正：主控温度和试样温度的差值，烧结全程进行非线性修正。 |
预约烧结 |  | 优化设备利用率、保障烧结工艺稳定性、节省等待时间，实现高效有序的样品制备。 |
实验数据存储 |  | 保障数据安全完整、规范化管理与高效检索。 |
非线性温度修正 |  | 通过算法非线性修正控温点与样品由于在温场中位置不同而产生的温度偏差，提升控制温度与样品温度的一致性、简化操作，提升实验数据准确。 |
可预设多组工艺程序 |  | 可预设多组实验专属温度程序、保障实验重复性与操作便捷性，支持工艺优化与数据追溯，适配团队协作与技术传承，大幅提升实验效率与设计灵活性。 |
远程操控 |  | 可通过电脑、手机等终端，随时随地登录控制系统查看加热炉运行状态（温度、压力、升温速率等），并根据实验需求远程调整参数、启动 / 暂停程序。夜间或节假日无需往返实验室，即可应对实验过程中的参数微调需求；跨地域出差时也能实时监控关键实验进程，大幅减少无效通勤时间，让科研人员更高效地分配工作精力。 |
压力测量与监控 |
| 采用机械压力表，表外壳为气密型结构，能有效保护内部机件免受环境影响和杂物侵入，同时具有较强的耐腐蚀和耐高温的能力。 |
设备使用注意事项 | 1.设备使用时，绝对压力表读数不要大于0.15MPa，以防止压力过大造成设备损坏； 2.真空下使用时，建议设备使用温度不得超过800℃，如有更高温度需求请联系我们进行咨询； | |
服务支持 | 1年质保，提供终身支持（保修范围内不包括易耗部件，例如炉管和密封圈等）。 | |
由于出厂批次不同，参数、图片会有差异，如有更多需求请联系我们
1. 新能源材料（核心）
锂电 / 钠电：三元正极、磷酸铁锂、锰酸锂连续烧结；石墨、硅碳负极碳化 / 包覆；固态电解质合成。
储能材料：钒电池材料、氢燃料电池催化剂热处理。
电子 / 结构陶瓷：氧化铝、氧化锆、氮化铝、压电陶瓷、微波介质陶瓷无压连续烧结。
金属粉末：W、Mo、Ta、Fe、Cu、不锈钢粉末还原 / 碳化 / 氮化。
催化材料：分子筛、Al₂O₃、TiO₂载体连续焙烧；金属催化剂活化 / 还原 / 硫化。
稀土 / 氧化物：荧光粉、抛光粉、压电晶体煅烧、晶型调控、活化。
碳材料：活性炭、碳纳米管、石墨烯、多孔碳连续碳化 / 活化。
磁性材料：铁氧体、钕铁硼、软磁材料预烧 / 烧结。
危废处理：污泥、废催化剂、废旧电池材料连续热解 / 还原 / 无害化。
矿物加工：高岭土、膨润土煅烧活化；矿石焙烧 / 还原 / 脱硫。
高校 / 院所：新材料连续合成、气氛反应、CVD、热解、小试 / 中试验证。
