发布时间： 2022-11-03 浏览次数：3148

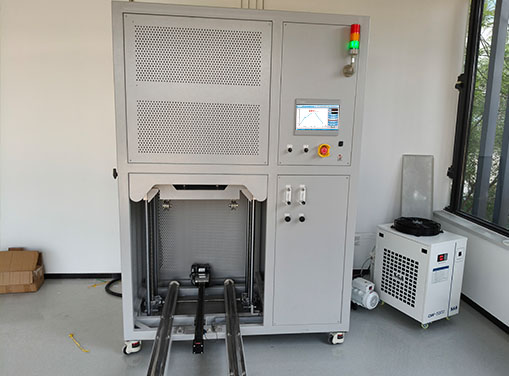

设备简介：诺巴迪钟罩炉主要应用于无机材料退火、电子陶瓷、氧化锆陶瓷、氧化铝陶瓷、介质陶瓷、磁性材料、纳米材料等的高温烧结生产，以及特种陶瓷靶材产品的预烧和烧结处理，高纯石英、蓝宝石等退火工艺。自主研发的智能人机互动触屏操控系统，充分考虑实验/生产的稳定、安全、高效等需求，更直观便捷地进行操作。
| 设备特点 ： 1、预约烧结功能：可根据需求设置烧结时间，自动执行预存烧结工艺； 2、炉台运动轨道原点自动校准，保障每一次装取料的安全平稳； 3、一键进出料，操作简捷高效； 4、非线性温度补偿保障实时温度的准确监控； 5、炉台高温缓降速率可调，在实验/生产可靠性同时最大化兼顾了效率； 6、炉台内嵌气体预热系统，温场的高度稳定保障物料的安全及实验/生产的可靠性； 7、高纯度Al2O3纤维耐火保温材料，保温效果优越，有效地降低了设备使用功耗； 8、加热元件环形分布于炉膛内部，将石英内胆360度环绕，提高炉膛内温度均匀性； 9、高纯石英炉台罩、石英内胆及高密封性结构设计，保障工作腔室的高洁净等级。 | ||||||||||||||
产品型号 | NBD-B1200-450T22FLW | ||||||||||||||
主加热热电偶型号 | K型 280mm*φ2 （两个检测，两个控制） | ||||||||||||||
气体预热热电偶型号 | K型 250mm*φ1 | ||||||||||||||
加热温区尺寸 | φ600*250*2温区 | ||||||||||||||
温区长度 | 500mm | ||||||||||||||
可放托盘尺寸 | φ350*350mm高 | ||||||||||||||
| 自动抬升方式 | 闭环步进电机驱动滚珠丝杠传动 速度12.6mm/s（可调） | ||||||||||||||
| 自动拉出方式 | 闭环步进电机驱动同步带传动 速度40mm/s(可调) | ||||||||||||||
| 进气方式 | 浮子流量计（加电磁阀控制可跟随程序段选择开启和关闭） | ||||||||||||||
| 进气口规格 | φ6.35 | ||||||||||||||
| 排气口规格 | KF40（可选装尾气处理装置和引风机） | ||||||||||||||
主加热功率 | 24KW | ||||||||||||||
| 气体预热功率 | 1.2KW | ||||||||||||||
| 额定输入电压 | 三相380V/50Hz | ||||||||||||||
| 主加热额定温度 | 1150℃ （加热方式：HRE电阻丝加热） | ||||||||||||||
| 气体预热额定温度 | 500℃ （加热方式：HRE电阻丝加热） | ||||||||||||||
| 控温区数 | 单温双控 | ||||||||||||||
| 推荐升温速率 | ≤10℃/min | ||||||||||||||
| 温控精度 | ≤±1℃ | ||||||||||||||
| 降温速率可控方式 | 可通过程序设置降温到某一温度点后炉台自动下降一定距离提高降温速率 | ||||||||||||||
| 炉体外形净尺寸 | 长 1580×高 2050×深 1150mm | ||||||||||||||
| 基于PLC控制单元的全触屏智能人机交互系统 |
1、烧结工艺曲线设置：动态显示设置曲线，设备烧结可预存多条工艺曲线，每条工艺曲线可自由设置； 2、可预约烧结，实现无人值守烧结工艺曲线烧结； 3、实时显示烧结功率电压等信息并记录烧结数据，并可导出实现无纸记录； 4、具有实现远程操控，实时观测设备状态； 5、温度校正：主控温度和试样温度的差值，烧结全程进行非线性修正。 | ||||||||||||||
| 预约烧结 |  | 优化设备利用率、保障烧结工艺稳定性、节省等待时间，实现高效有序的样品制备 | |||||||||||||
| 实验数据存储 |  | 保障数据安全完整、规范化管理与高效检索 | |||||||||||||
| 非线性温度修正 |  | 通过算法非线性修正控温点与样品由于在温场中位置不同而产生的温度偏差，提升控制温度与样品温度的一致性、简化操作，提升实验数据准确。 | |||||||||||||
| 20组工艺曲线设置 |  | 可预设多类实验专属温度程序、保障实验重复性与操作便捷性，支持工艺优化与数据追溯，适配团队协作与技术传承，大幅提升实验效率与设计灵活性。 | |||||||||||||
| 远程操作 |
| 可通过电脑、手机等终端，随时随地登录控制系统查看加热炉运行状态（温度、压力、升温速率等），并根据实验需求远程调整参数、启动 / 暂停程序。夜间或节假日无需往返实验室，即可应对实验过程中的参数微调需求；跨地域出差时也能实时监控关键实验进程，大幅减少无效通勤时间，让科研人员更高效地分配工作精力。 | |||||||||||||
高纯氧化铝纤维炉台： 1、石英炉台护罩； 2、内置气体预热系统； 3、炉台升降原点自动校准； 4、气体均温输出设计； 5、可预设高温缓降速率； 6、水平、垂直升降速率可调。 |
| ||||||||||||||
1、高纯石英内胆； |
| ||||||||||||||
温度精度 | +/- 1 ℃ | ||||||||||||||
供气系统 |
| 炉体预留两路浮子流量计进气，由电控系统控制电磁阀控制，通过三通合并后进入气体预热器中，然后进入反应。反应后的气体通过腔体内顶部排气口排出。 | |||||||||||||
弱腐蚀性气体预热器 （可选配） |  | 通体采用316L材料，对于各种气体以及腐蚀性气体的预加热处理，满足特殊的工艺需求，最高温度达600℃。 | |||||||||||||
| 重量 | 约854KG | ||||||||||||||
服务支持 | 1年质保，提供终身支持（保修范围内不包括易耗部件，例如石英制品和密封圈等） | ||||||||||||||
